对边距的规则的疑问
3***7A
96
1
1: 规范中只给出了走线边距，比如是5mil 最小线宽=最小线距=5mil那么:线 与 铺铜 最小间距也是 5mil ? 还是大一点好呢? 线 与 插件孔单边环 最小间距也是5mil ? 线 与 过孔单边环 最小间距也是5mil ? 铜皮和铜皮之间的间距，如果用线 最小间距行不行？官方有没有什么建议？线 与 孔边沿 距离有限制吗? 只要符合 线间距就OK了? 2: 对于 孔 与 孔 外沿的边距, 手册上说是10mil, 没有指出是 插件孔 还是过孔 ? 都适用吗? 我知插件孔是要扩大0.15mm的 , 那么 上面的10mil仍适用吗?(原谅我打字没有空格和换行，因为老是无法提交，我怀疑是空格多了做我的内容有非法字符，，所以只能试一试)
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-05-09 15:24:44
0

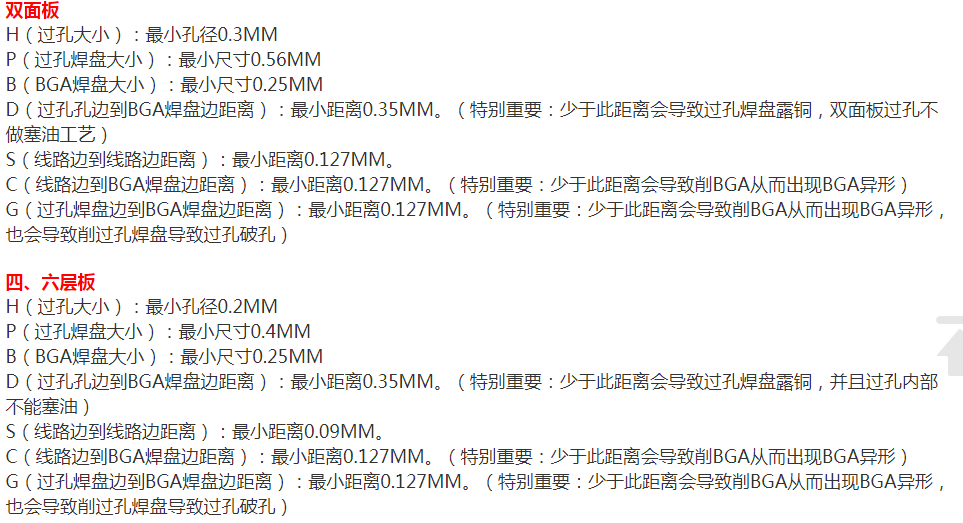

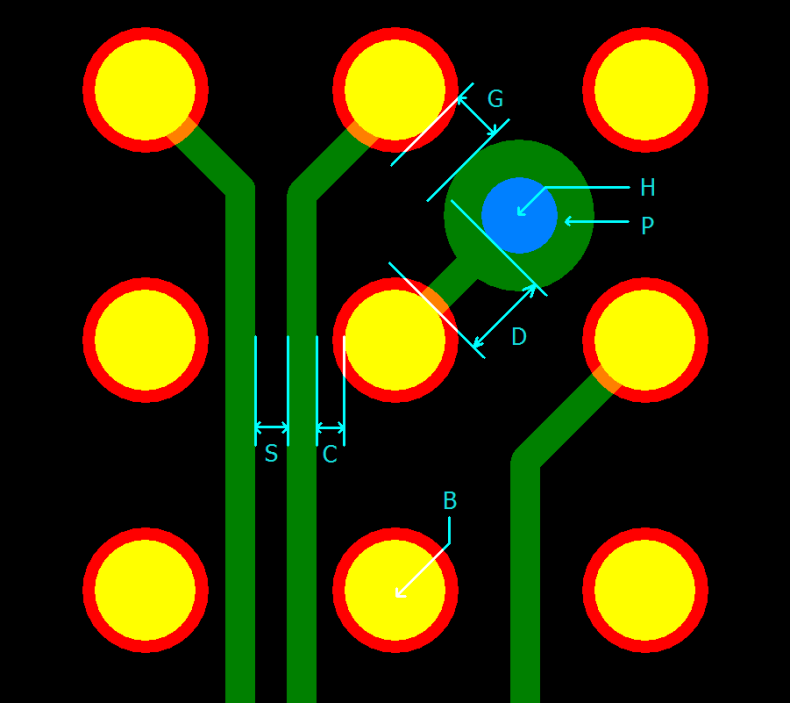

楼主,线 与 铺铜 最小间距0.2mm以上,线 与 插件孔(孔边）距离要0.33mm以上，铜皮和铜皮之间的间距0.2mm以上。上面还有其它数据下图可以找到您的答案如下：https://www.sz-jlc.com/portal/server_guide_10221.html
时**(3***7A) 2020-05-09 17:31:02
感谢你的回复，我还想确认一下，那个过孔的孔边和有绿油覆盖的导线的边距 与 无绿油覆盖的焊盘的边距是不一样的? 前者0.33mm 后者 0.35mm ? 另外那篇文章我看了，他没有提到两个过孔的孔边距最小间距是多少，和两个插件孔的孔边距一样吗？
