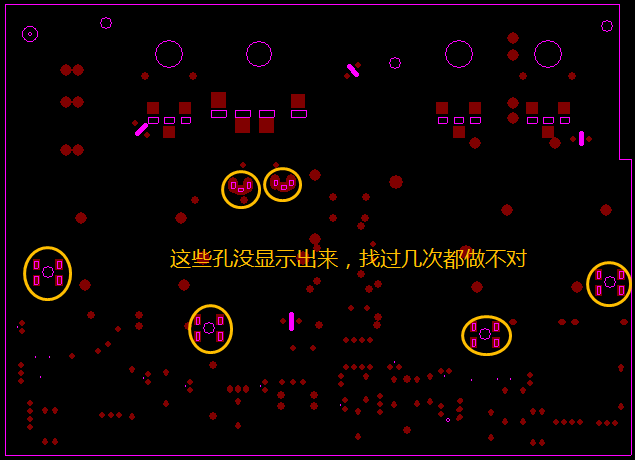

这，几个器件的孔没显示出来，做了几次都做不对，这次别再做错了
4***7A 284 1


点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-08-05 11:03:49

0

楼主，做了几次都做不对，是您文件设计不规范，如上图设计也是不规范，上图左上角还出现大圈包小圈，做那个圈都可能不是您要的效果。（绘图一定要简单清晰）
板内需要成形的螺丝孔或不规则的槽（绘制的形状），请同您唯一正确的边框层绘制。
如KEEP-OUT层和机械层都有完整边框，嘉立创只取机械层元素成形，KEEP-OUT的数据不理会。
如N个机械层都有完整边框层，默认取最小的机械层做为成形层（最小理解，机械1，机械2，机械3，机械4）按机械1层元素成形，机械2，机械3，机械4的数据不理会。
您所绘制的形状没有成形，您找下原因，并优化，谢谢！
请打开了解！https://www.jlc.com/portal/t6i10153.html

黎**(4***7A) 2020-08-05 11:11:52

那理解没有，我现在开孔的都是用到机械1层了，请问还有什么不规范的？
