阻焊层对焊盘
9***7A
659
1
我文件上的焊盘尺寸是3.25mm长的，实际做出来的快3.5mm了;PCB厂家给出的解释是因为两边的阻焊各有0.1mm，且两边有铜箔，因为阻焊层要开窗，所以做出来就快3.5mm了；这样的解释对吗？如果实际是这样的话，那怎么去解决阻焊层对焊盘的影响？谢谢！
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-09-07 15:35:38
1

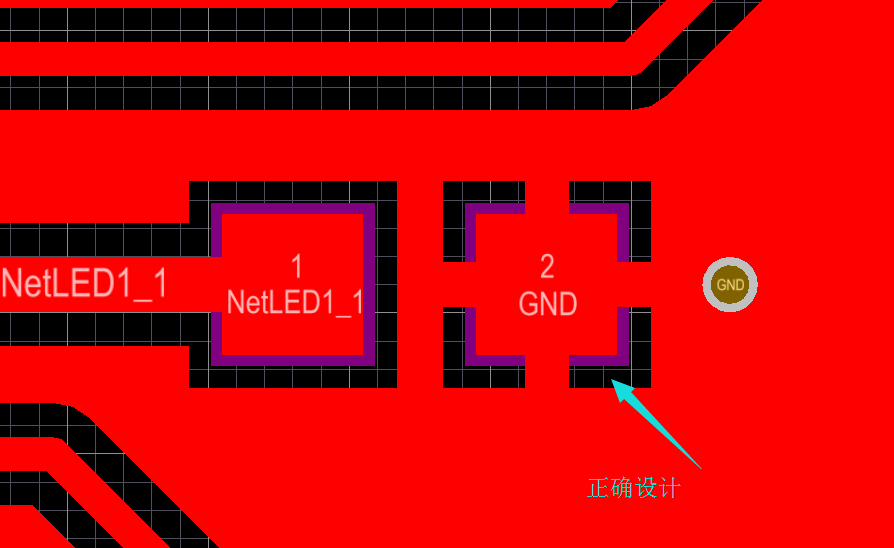

楼主，PCB厂家给出的解释很对，麻烦您按下图布线，谢谢！
李**(9***7A) 2020-09-07 15:55:53
很高兴你的回复，因为我这个是大功率灯珠需要在四周布满铜箔来帮助散热；那么我是不是可以减小焊盘的尺寸来保证实际生产出来的焊盘和我的文件上的尺寸一致？或者有什么办法去掉这个焊盘的阻焊层？
