PCB相关

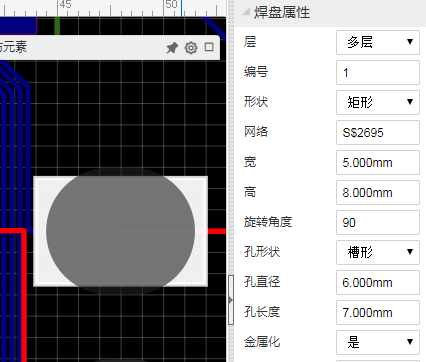

多层焊盘孔径大小的问题,如图

7***98A 1评论 · 47阅读

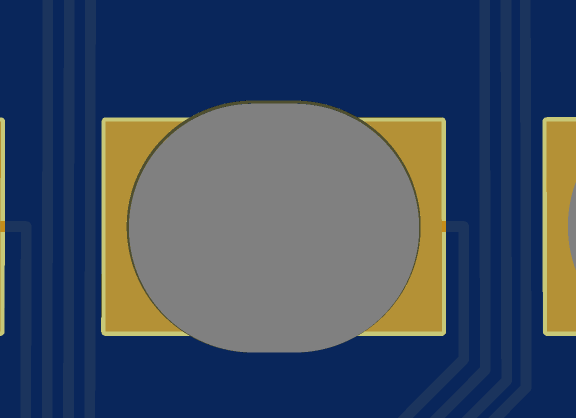

当孔直径大于焊盘宽度时(如图),两边焊盘是否相连,多层焊盘是否还是“多层”







注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!

与我有关的留言
官方工作人员(5***05G) 1#
楼主,这个焊盘孔内仅有残铜,残铜可能有铜丝连接,不建议此类设计。
嘉立创不接此类金属化设计,请按无铜孔设计(槽距离焊盘会有0.2mm以上安全距离)。
2020-09-16 16:32:37
