AD16 挖空（包括圆孔钻孔）画线的宽度（线宽）会影响实物的大小吗（孔直径）？
5***5A 1776 1

新手请教，AD16用机械层画板框、圆孔、槽时，线宽会影响实物吗？

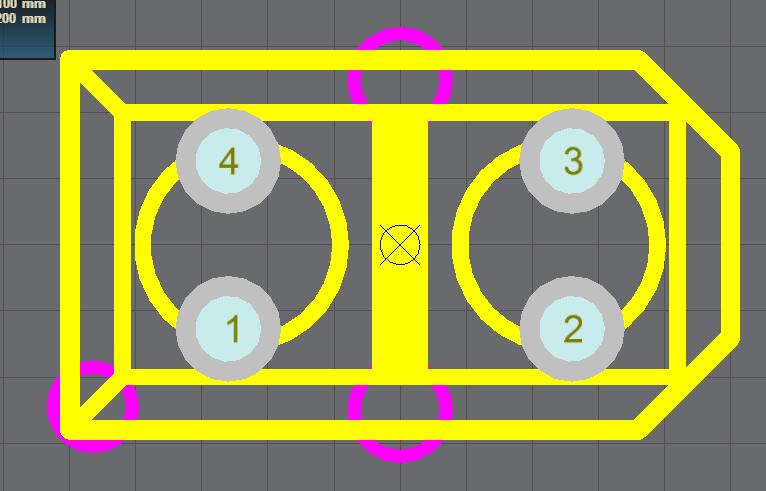

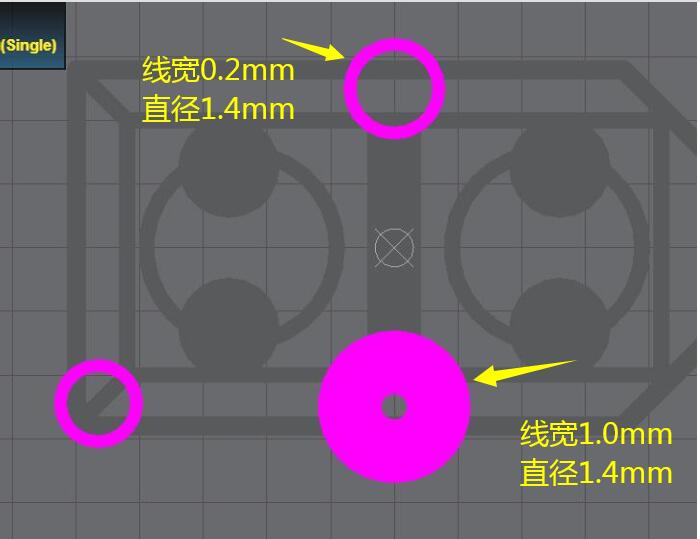

例如下面这个封装，中间上下两个孔都是直径1.4mm（实际我就是要直径1.4mm的孔），一个线宽是0.2mm,一个线宽是1mm，那最终做出来这两个孔的直径是不是都是1.4mm?
还请大师指教，有没有AD学习讨论群？QQ上搜到的AD群都是冷群，一个星期几个人说几句话，问个问题也没人回答


点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-10-23 17:26:11

1

楼主，线宽不会影响实物大小，成形是按形状线的中心线为准。

客户(5***1A) 2022-06-03 21:16:55

如果成形以形状线的中心线为准，0.2MM线宽和1.0MM线宽的中心线相差0.4MM，看来还是有影响的~！
