线宽间距过孔大小
- 4***2A
- 3843
- 4
4***2A
3843
4我现在有个BGA的脚间距为0.5MM， 需要问下你们4层板的极限生产工艺线宽间距过孔大小
点赞
互动评论4
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
高***(4***2A)2020-11-09 10:35:23
0
4层板1.0MM的板厚没问题吧
客户(后台回复)2020-11-09 10:38:44
没问题
高***(4***2A)2020-11-09 10:29:01
0
不要求良率的情况下， 极限工艺是多少？
客户(后台回复)2020-11-09 10:30:51
制程工艺要求
1、孔径要求：
单双面最小过孔内径0.3mm/外径0.6mm
四、六层最小过孔内径0.2mm/外径0.45mm（极限0.40mm）
无铜孔最小做0.5mm
钻槽（有铜槽）最小槽宽做0.65mm（公差是+0.13mm/-0.08mm）
铣槽（无铜槽）最小槽宽做1.0mm（公差 ±0.2mm）
半孔最小孔径0.6mm（尽量大于0.6mm）
2、单双面及高精度多层板工艺：
单双面最小线距线宽0.127mm(极限0.1mm)
双面板过孔只盖油，不塞油
四，六层最新工艺:
线宽,线隙:3.5mil/0.09mm
最小焊盘边距离线边:5mil/0.127mm
最小bga:0.25mm https://www.sz-jlc.com/portal/server_guide_10221.html
多层统一过孔塞油（ 目前不做树脂塞孔 ）
高***(4***2A)2020-11-09 10:13:40
0
那脚间距0.5MM的芯片按这个标准你们是没法做了？
客户(后台回复)2020-11-09 10:21:45
超工艺，您无法串线
官方工作人员(5***5G)2020-11-09 10:08:21
0

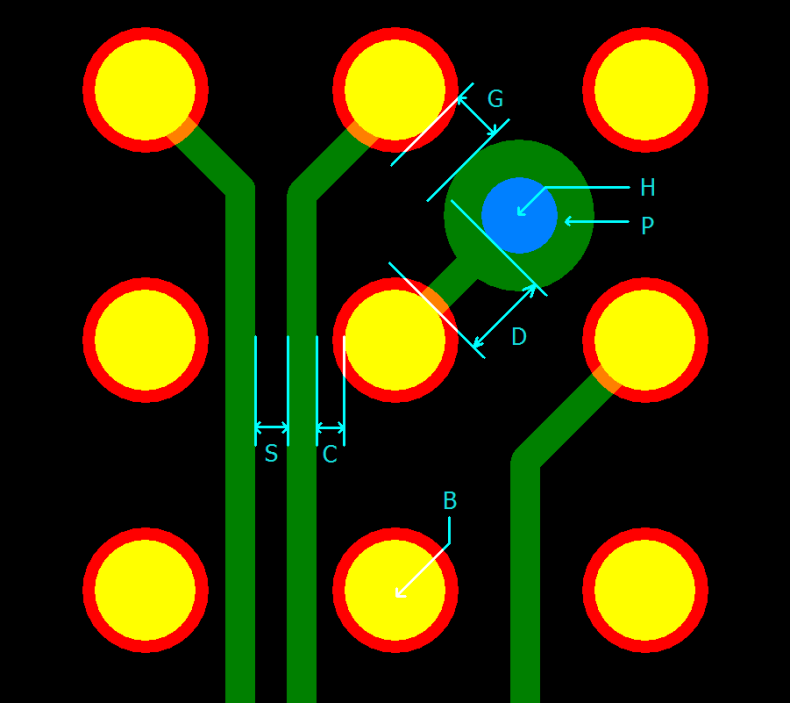

H（过孔大小）：最小孔径0.2MM
P（过孔焊盘大小）：最小尺寸0.4MM
B（BGA焊盘大小）：最小尺寸0.25MM
D（过孔孔边到BGA焊盘边距离）：最小距离0.35MM。（特别重要：少于此距离会导致过孔焊盘露铜，并且过孔内部不能塞油）
S（线路边到线路边距离）：最小距离0.09MM。
C（线路边到BGA焊盘边距离）：最小距离0.127MM。（特别重要：少于此距离会导致削BGA从而出现BGA异形）
G（过孔焊盘边到BGA焊盘边距离）：最小距离0.127MM。（特别重要：少于此距离会导致削BGA从而出现BGA异形，也会导致削过孔焊盘导致过孔破孔）
https://www.jlc.com/portal/server_guide_10221.html
P（过孔焊盘大小）：最小尺寸0.4MM
B（BGA焊盘大小）：最小尺寸0.25MM
D（过孔孔边到BGA焊盘边距离）：最小距离0.35MM。（特别重要：少于此距离会导致过孔焊盘露铜，并且过孔内部不能塞油）
S（线路边到线路边距离）：最小距离0.09MM。
C（线路边到BGA焊盘边距离）：最小距离0.127MM。（特别重要：少于此距离会导致削BGA从而出现BGA异形）
G（过孔焊盘边到BGA焊盘边距离）：最小距离0.127MM。（特别重要：少于此距离会导致削BGA从而出现BGA异形，也会导致削过孔焊盘导致过孔破孔）
https://www.jlc.com/portal/server_guide_10221.html
