槽孔内壁半边铜

4***6W
1368
0

板子A需要垂直插到另一个板子B里面焊接起来,A的TOP层为VCC,BOT层为GND.厚度1mm

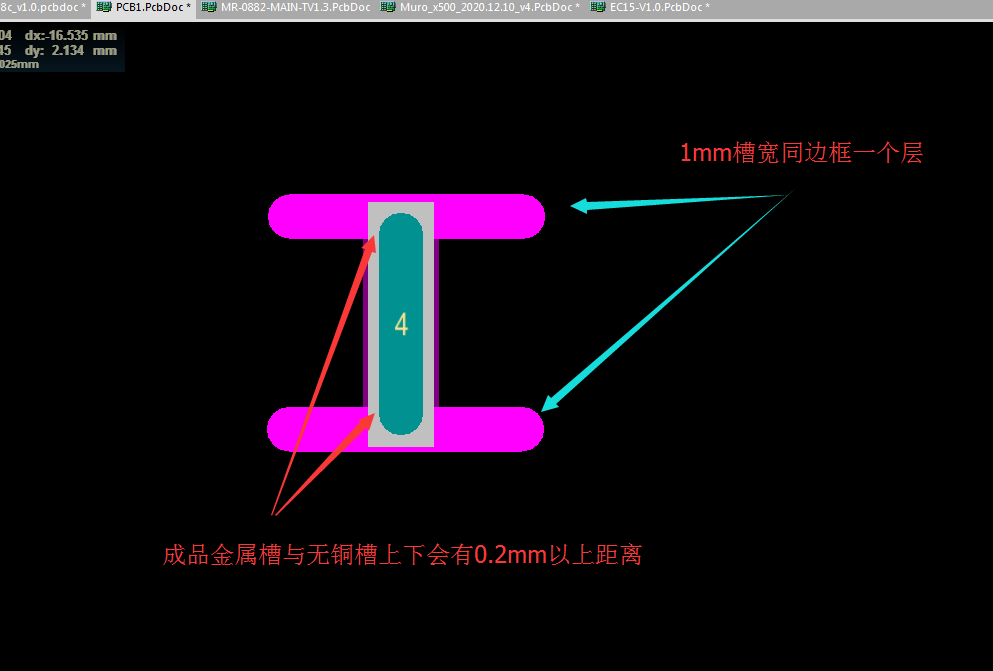

B板子有个长方形的槽5mm*1mm,希望A插到B以后,槽5mm的边内部镀锡,1mm的边无铜

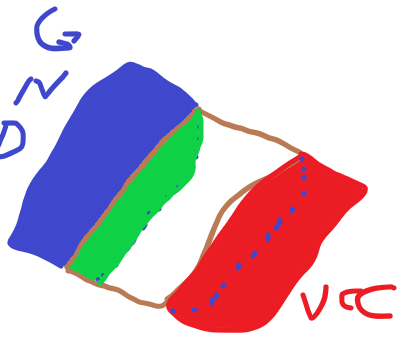

绿色填充部分可以上铜连接GND焊盘

目的:A板垂直插到B板焊接,在焊盘处焊接,锡会流到槽孔内焊接更结实
