焊盘孔的尺寸要求
- 4***5A
- 942
- 2
4***5A
942
2你好，关于插件的焊盘孔的大小向您咨询下，立创的加工工艺最小是多少？
- 上次打样按照贵司人员提示，修改焊盘孔的大小为0.65mm,查看了立创的工艺要求，有如下疑问：焊盘孔应归类为金属化槽or孔？

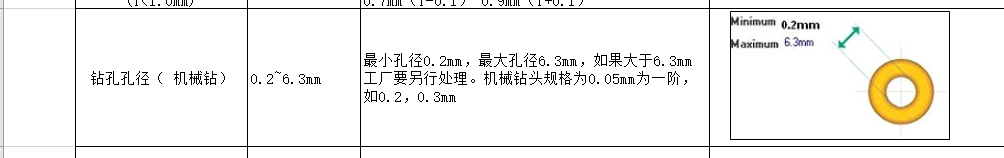

示意如下图：
看到后烦请及时回复，谢谢！预祝新年好运！
点赞
互动评论2
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2021-01-04 09:16:07
0

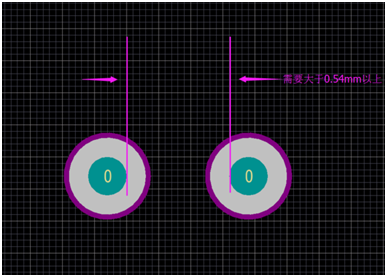

补充：PAD有孔（插件焊盘）焊盘内径孔的边到另一个焊盘内径孔的边距离要0.54mm以上
史**(4***5A)2021-01-04 10:13:15
你好，有一点我还是没明白，PAD有孔（插件焊盘）焊盘内径孔的最小孔径是多少（mm）?
官方工作人员(5***5G)2021-01-04 09:12:52
0
楼主，0.65mm的孔需0.95mm以上焊盘（极限0.9mm的焊盘）。
