通孔焊盘的孔槽如何能做成圆角矩形，AD软件
8***9A
22
1

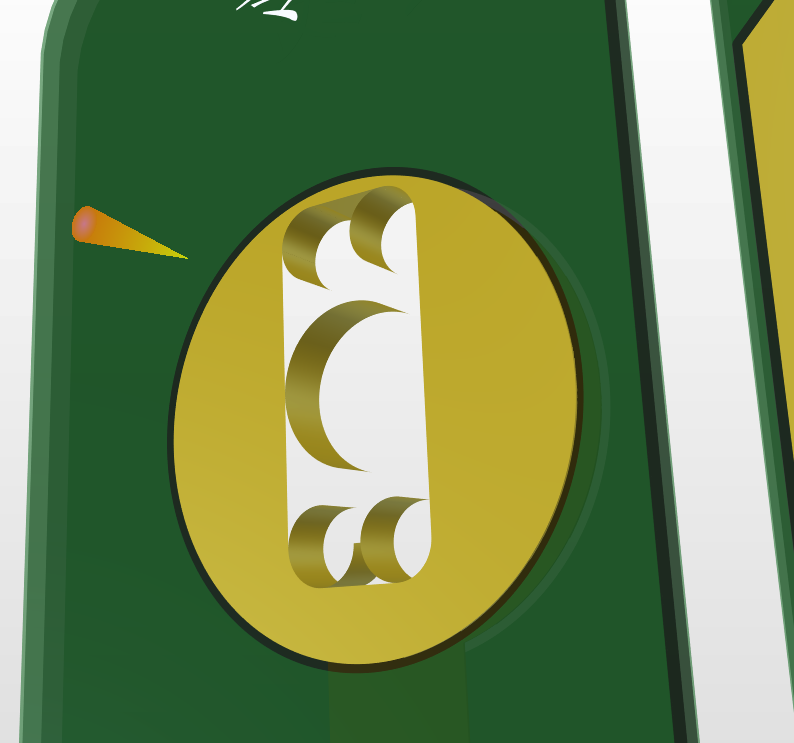

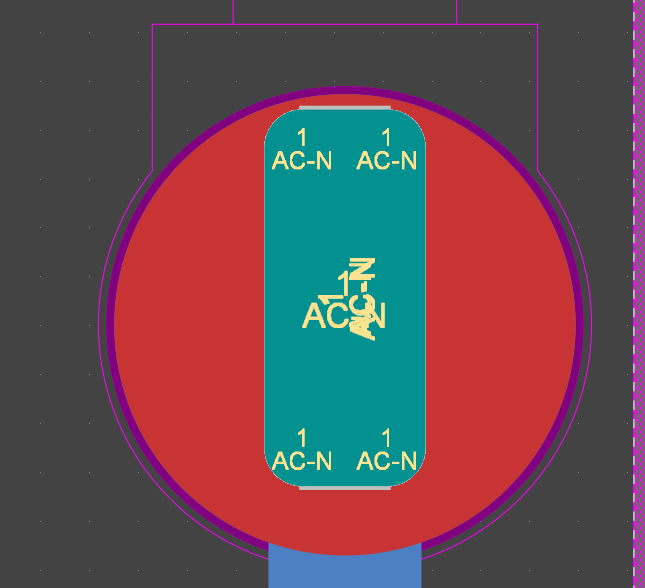

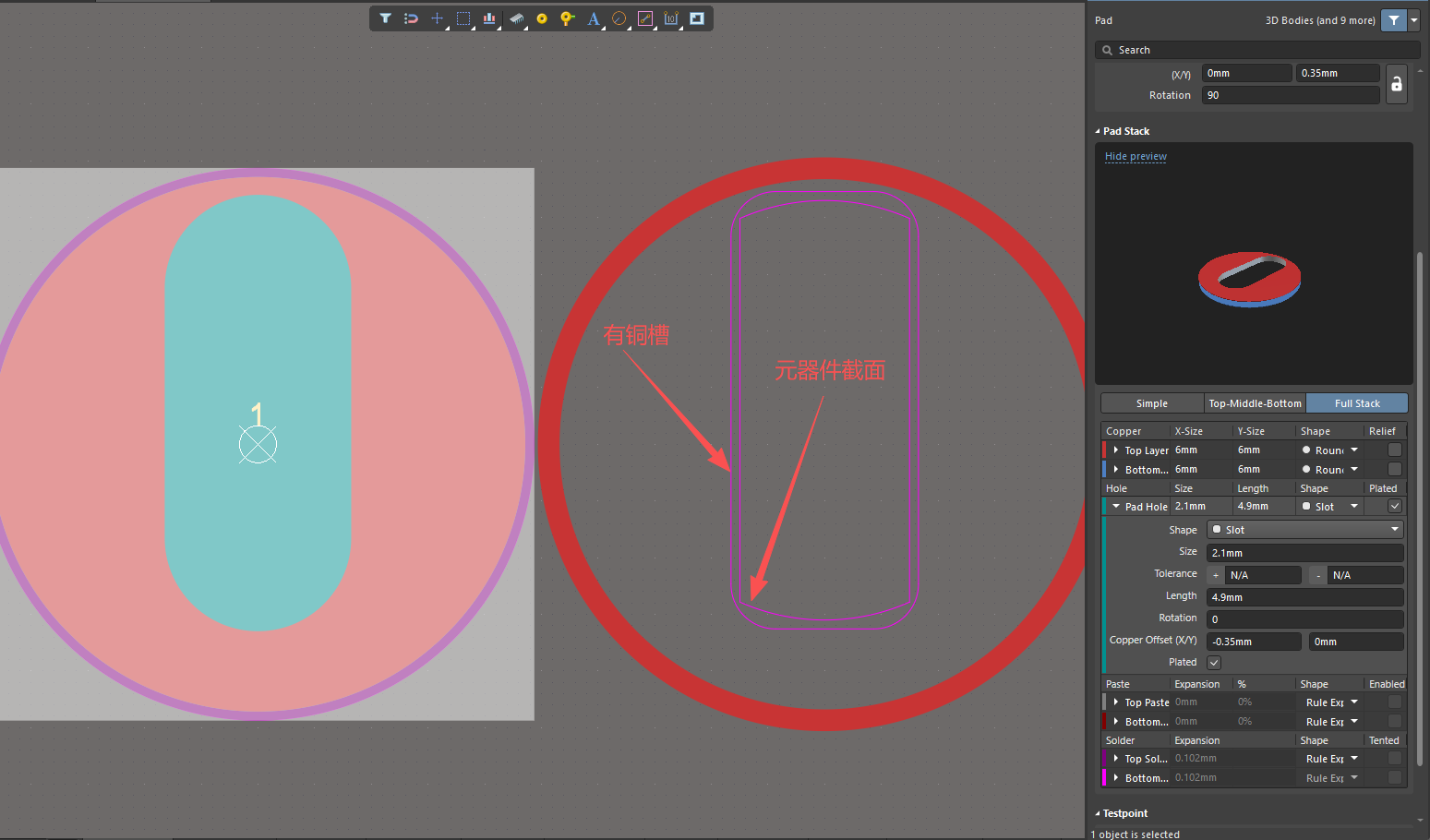

通孔焊盘的孔槽如何能做成圆角矩形，AD24软件，我采用多个焊盘叠加的方式是否可行？ 4个原型的通孔焊盘加两个矩形通孔焊盘。在3D预览中出现了破损的圆。 如何能做成这种圆角矩形的有铜槽呢？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2026-05-18 18:17:00
0
您好，常规制作的是标准的圆形或椭圆形（如图1），需要制作图2这种效果，可以用叠加的方式，但是需要下单备注好，我们需要采用特殊工艺来加工（会增加一定费用），建议尽量选择图1的标准椭圆形，谢谢！
