阻焊桥问题
- 2***7S
- 1006
- 2
2***7S
1006

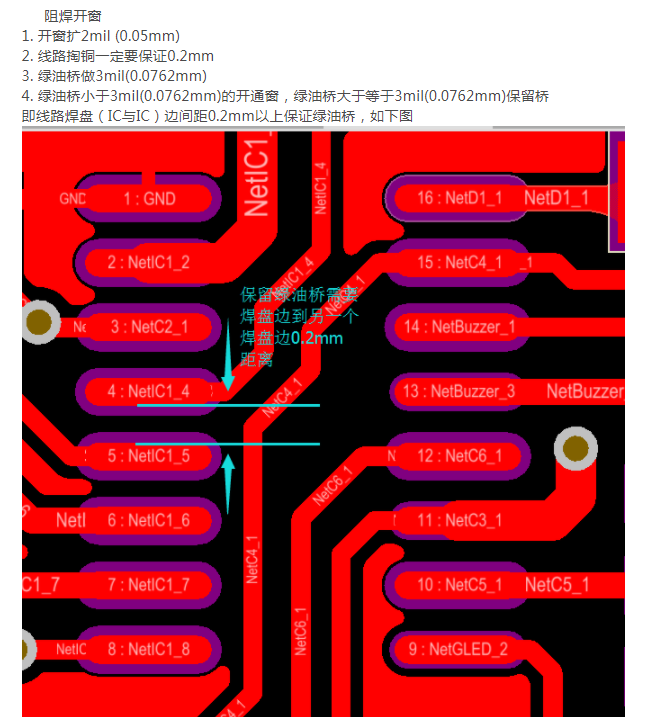

2焊盘间距0.2mm为什么有时工艺做阻焊桥有时不做，是否需要客户自己GERBER出2mil阻焊扩展才行？
点赞
互动评论2
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
干***(2***7S)2021-01-07 13:46:34
0
那是否以后提交GERBER时阻焊与焊盘一样大，你们自己根据工艺来扩展合适呢？
客户(后台回复)2021-01-07 17:57:13
如焊盘间距只有8mil,那么开窗比焊盘要大2mil，不要为了省时间直接默认4mil的开窗。你想想您原设计都是通窗，你还要求板厂CAM工程给你做阻焊桥，具体情况具体设计。
官方工作人员(5***5G)2021-01-07 13:28:16
0
楼主，焊盘间距有0.2mm，如您文件设计阻焊是开通窗的，那也不会做阻焊桥的。
