我的电路板是圆形的，如何画工艺边
3***4A 838 1

<img src='/uploadfiles/image/20210120/1611130084957083474.png' title='1611130084957083474.png' alt='blob.png'/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-01-20 16:55:02

1

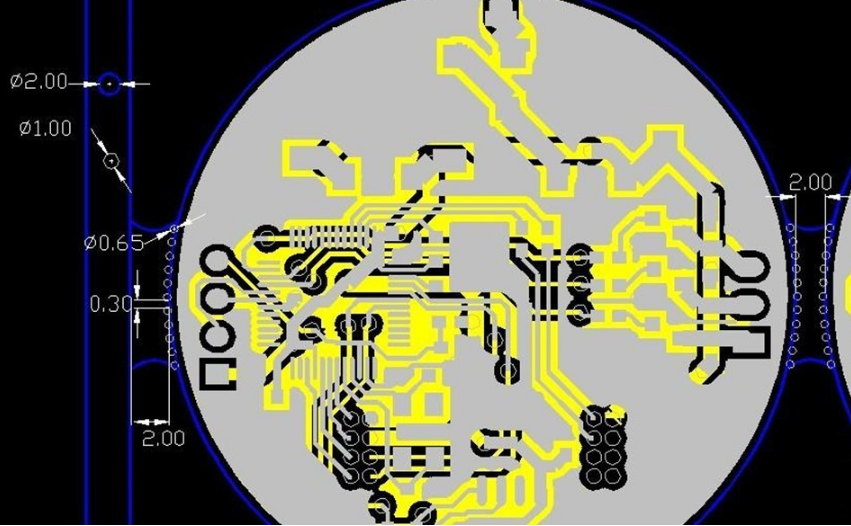

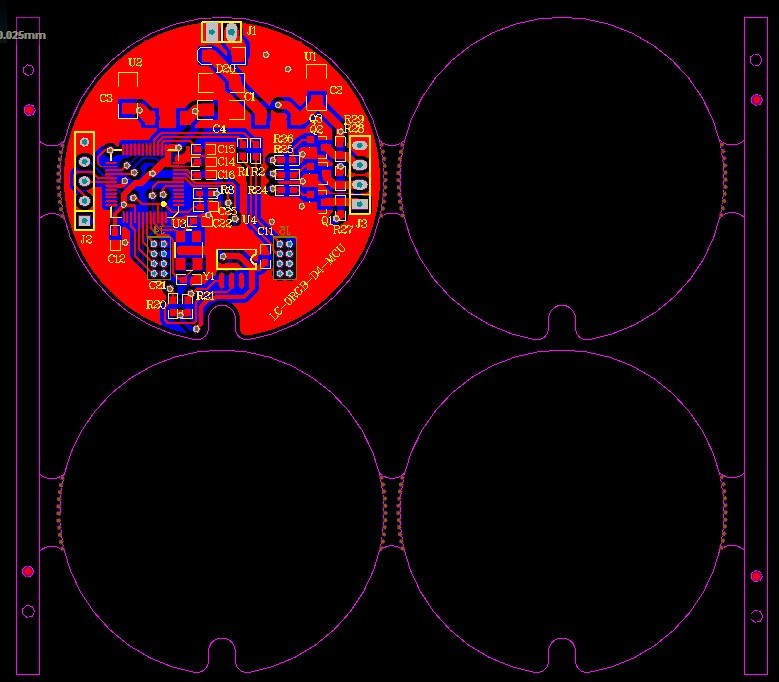

楼主，工艺边用keep-outlaye 或Mechanical 随您唯一正确的边框层画出长条边（示情况而定）（宽一般为大于等于3MM）常用有5MM，7MM，10MM。

彭**(1***3S) 2021-01-20 19:02:07

专业
