源文件是方孔,为什么导出钻孔文件是圆孔?
2***6A
989
3
<img src=‘/uploadfiles/image/20210121/1611221187298087668.png’ title=‘1611221187298087668.png’ alt=‘微信图片_20210121172609.png’/><img src=‘/uploadfiles/image/20210121/1611221197141092048.png’ title=‘1611221197141092048.png’ alt=‘1.png’/>
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
孙***(3***2A) 2021-01-22 08:44:24
0
有方形钻头吗？
官方工作人员(5***5G)
2021-01-22 09:28:16
没有方形钻头
官方工作人员(5***5G)
2021-01-21 18:10:28
0
补充：无铜槽请用线同您唯一正确的边框层绘出需要成形的元素（形状）即可，不要用Rect方焊盘绘图。
官方工作人员(5***5G)
2021-01-21 18:08:48
0

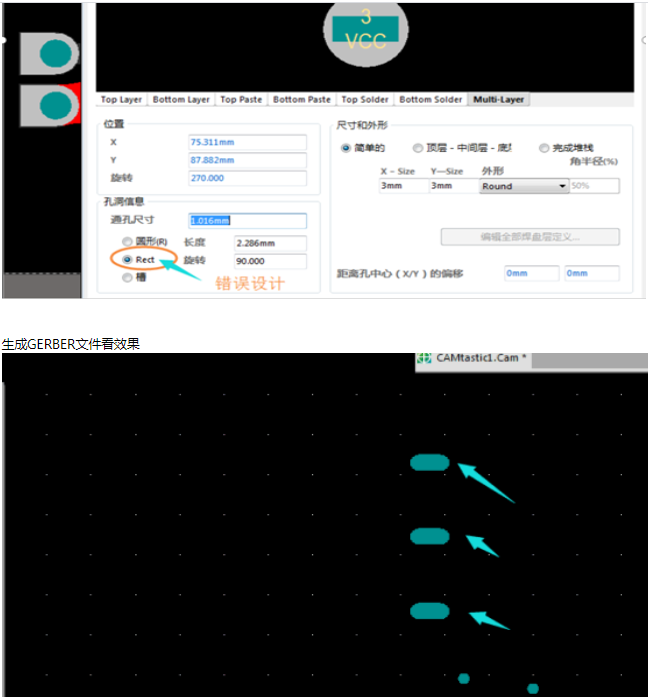

楼主，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。
https://www.jlc.com/portal/server_guide_1475.html
https://www.jlc.com/portal/server_guide_1475.html
韦**(2***6A) 2021-01-22 08:14:04
一直没留意到这个情况,谢谢回答
