Protel99se 双面板导出gerber文件，gerber文件中出线internal plane11 层，无法删除。怎么回事？
5***4S
1218
3
Protel99se 双面板导出gerber文件，gerber文件中出线internal plane11 层，无法删除。怎么回事？
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
陈***(5***4S) 2021-01-27 10:26:54
0
按你说的方法操作了一下，copy到新的PCB里面可以。没有了internal plane11 层。但是没有解决根本问题，板厂拿到我的gerber文件还是会做错，在转gerber的过程中到底出了什么问题？之前一直都是这样操作，没有发现问题，盗版软件用久了，见了鬼了。
客户(后台回复) 2021-01-27 10:30:07
您的根本问题在下一个提问已经给你指出解决方案了。
陈***(5***4S) 2021-01-27 10:14:47
0

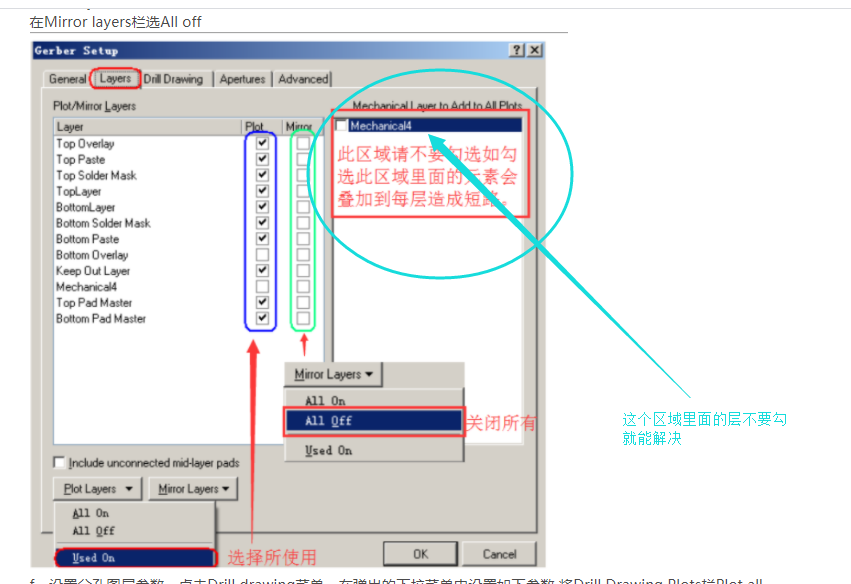

我在PCB里用M1层标注了一些尺寸，导出gerber文件后，结果每个层都有这些尺寸信息，其它层还好，信号层导致铜皮短路。咋回事？
客户(后台回复) 2021-01-27 10:28:41
嘉立创教程一定要去了解！https://www.jlc.com/portal/server_guide_10171.html
官方工作人员(5***5G)
2021-01-27 09:46:10
0
楼主，您这种情况就是有关联有网络就无法删除，请框选工作区域然后COPY到新的PCB文件里面在去，在进行删除就OK了。
