PCB工艺边问题，在板子右上角KEEPOUT_LAYER层画了一个长方形框，不希望此框给切除掉，而是我们自己掰下来
2***3C 279 1

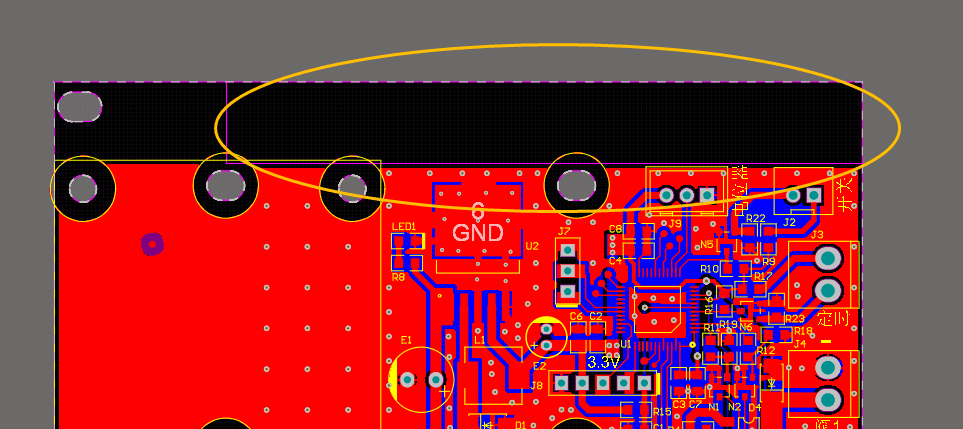

如图所示，板子右上角黄色圈那一块是不是可以不给切割下来，用户自己掰下来，到时候好掰吗？<br /><img src=‘https://www.jlc.com/uploadfiles/image/20210224/1614128978311088842.png’ title=‘1614128978311088842.png’ alt=‘pcb工艺边.png’ width=‘397’ height=‘106’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-02-24 10:30:00

0

楼主，板子右上角黄色圈那一块不会切割下来，成品后您可自己掰下来。
嘉立创V割一律采用1/3余厚，一面V-CUT掉1/3，即V板厚的2/3，留1/3，33.3%（+/-0.1mm），V割角度：45度（需要嘉立创加工贴片的板子，要采用邮票孔连接拼版）(嘉立创V割拼板长宽必须满足70*70mm以上）

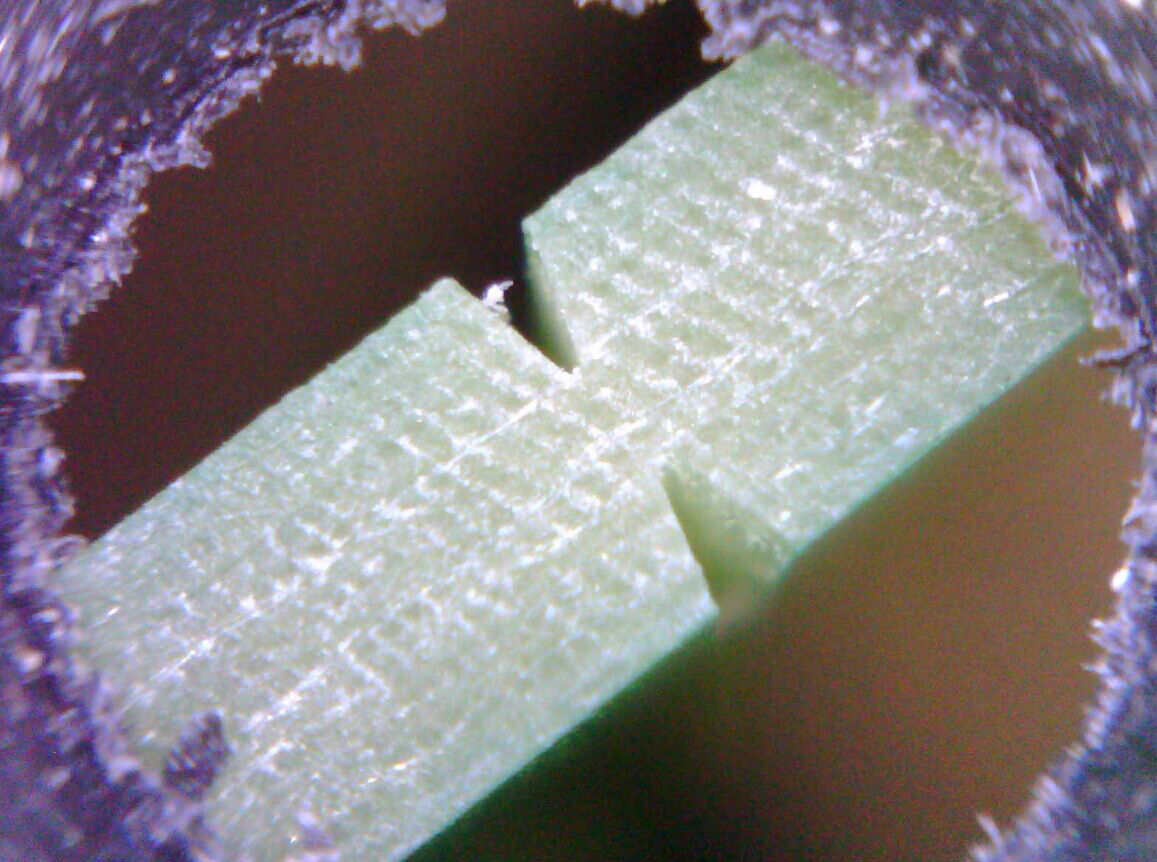

下图是实物板高清成品板效果
