关于焊盘和通孔的问题。
5***1G 902 1

在AD上是设置的孔，而且3D上确认的没有问题。但是转成gerber在在线计价上变成了焊盘。是哪里没有设置好吗？

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-02-26 15:59:30

0

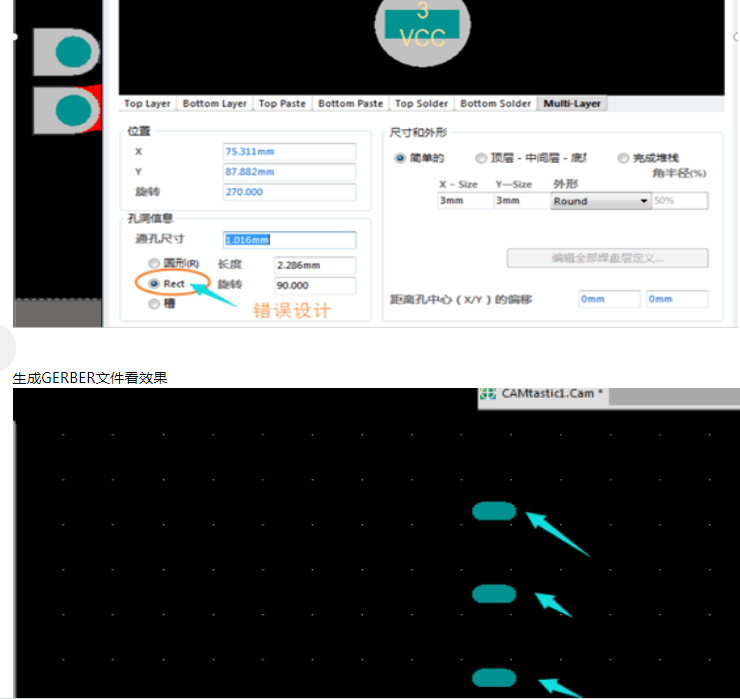

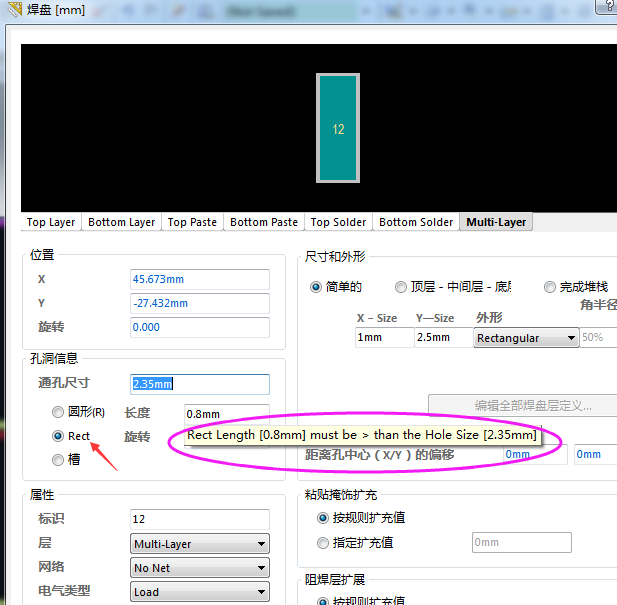

楼主，对于方孔槽设计，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。
