Pads 用边框画的开孔,为什么Gerber里没有该开孔?
7***8A 395 1

Pads 画的PCB,  导出BERBER后 , 用边框画的孔,  为什么GERBER里没有开孔?需要怎样设置?<br /><img src=‘/uploadfiles/image/20210309/1615270241492046737.png’ title=‘1615270241492046737.png’ alt=‘QQ图片20210309140614.png’/><br /><img src=‘/uploadfiles/image/20210309/1615270259617088277.png’ title=‘1615270259617088277.png’ alt=‘QQ图片20210309141007.png’/><br /><img src=‘/uploadfiles/image/20210309/1615270281298066741.png’ title=‘1615270281298066741.png’ alt=‘QQ图片20210309140627.png’/>

点赞
互动评论 1
注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
官方工作人员(5***5G) 2021-03-09 15:32:55
0
楼主,系统有公开写关于分孔图正确的放置,不要有杂物,造成分辩不出那些是要加工,那些是扶助线不做加工。https://www.jlc.com/portal/server_guide_10063.html
输出的孔位图表与工作区域叠加,我司将直接忽略分孔图层。(叠加了无法辨认信息)

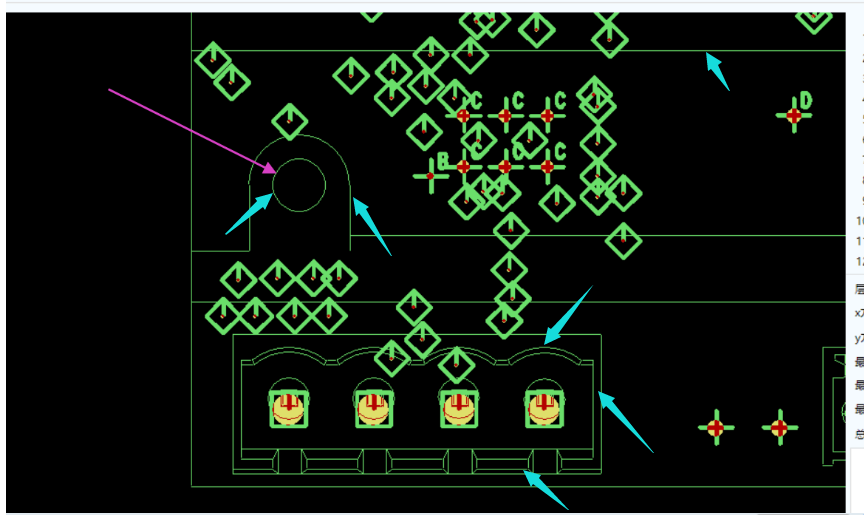

您的图就是叠加无用信息太多,造成直接忽略分孔图层信息。
