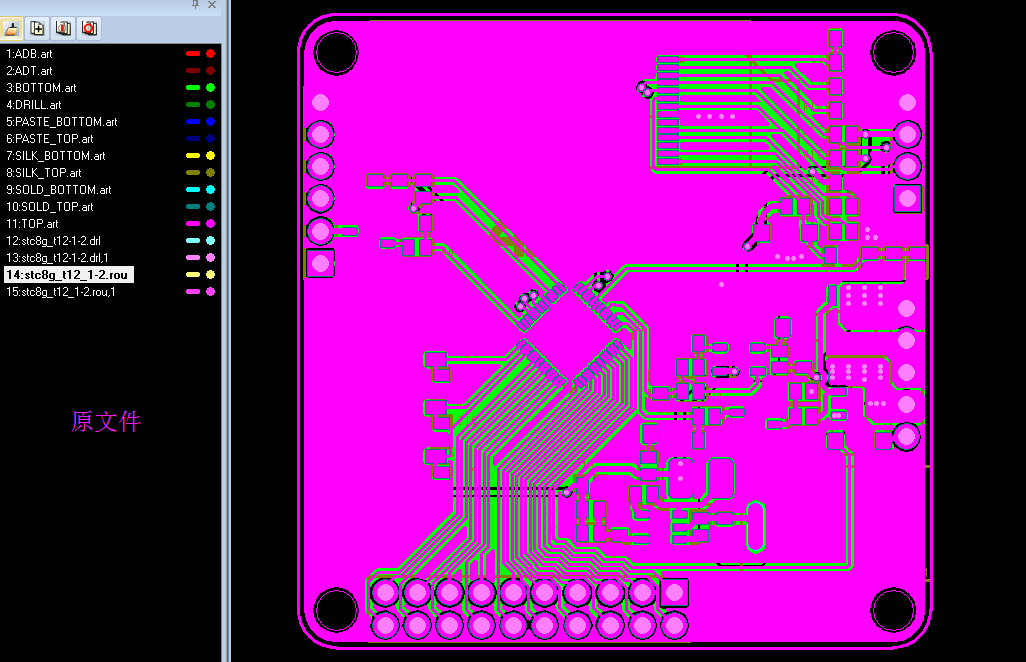

allegro设计内部带挖孔的板框需要将板框绘制在什么层，嘉立创才能识别？我使用的outline和cutout层但是这个上面没有显示挖孔
4***9A 1924 1

<img src=‘/uploadfiles/image/20210325/1616676066317075255.png’ title=‘1616676066317075255.png’ alt=‘_~}XR@J)WRDTDV4NS[AQ_7Q.png’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-03-26 09:26:53

0

楼主，成品有挖空，记住在使用allegro进行layout时，绘制板框不要使用默认线宽（设置为0），将它修改为5mil以上比较好。allegro支持线宽为0，但这样在出光绘文件后，无法看到板框。
