过孔焊盘到线的距离太小，除了将0.5mm的孔做成0.3mm，还有其它办法吗？
5***5G
703
1
<img src=‘/uploadfiles/image/20210526/1622015020401041221.png’ title=‘1622015020401041221.png’ alt=‘image.png’/><br /><img src=‘/uploadfiles/image/20210526/1622015132944017361.png’ title=‘1622015132944017361.png’ alt=‘image.png’/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-05-26 17:49:57
0

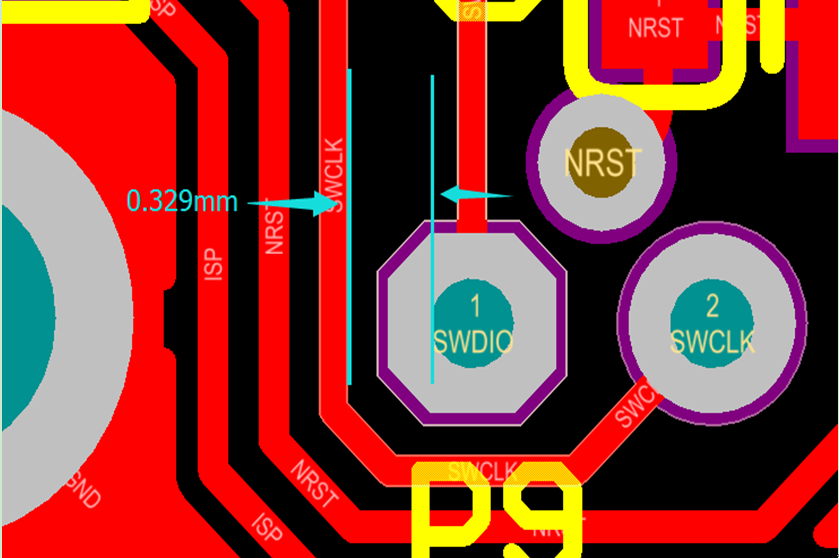

楼主,上图0.5MM的孔不是过孔,是插件孔.上图已超工艺除改小孔现没有其它方法,请知悉!
焊盘孔的边到导线边需要0.329mm以上距离，极限需0.31mm以上
焊盘孔的边到导线边需要0.329mm以上距离，极限需0.31mm以上
