关于嘉立创方形槽孔的加工能力
5***8A
305
1
我想反贴2020封装的2812，需要在PCB上开方形槽孔，担心开的太小边角位置被挡到<br />目前设计了一个1.6*2mm的方孔不知道能不能满足需求<img src=‘/uploadfiles/image/20210601/1622528155889099903.png’ title=‘1622528155889099903.png’ alt=‘image.png’/><br />WS2812B-2020封装尺寸如下<img src=‘/uploadfiles/image/20210601/1622528115284015685.png’ title=‘1622528115284015685.png’ alt=‘image.png’/><br /><br/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-06-01 16:32:41
0

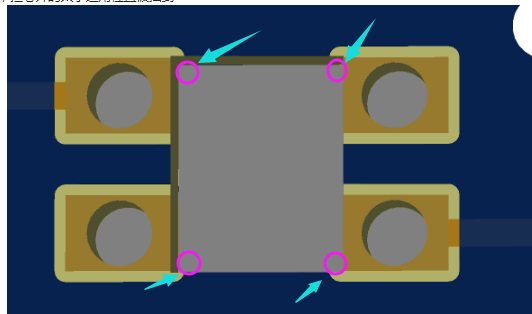

楼主,常规不要引孔是无法满足接近90度直角,建议按下图方法设计
