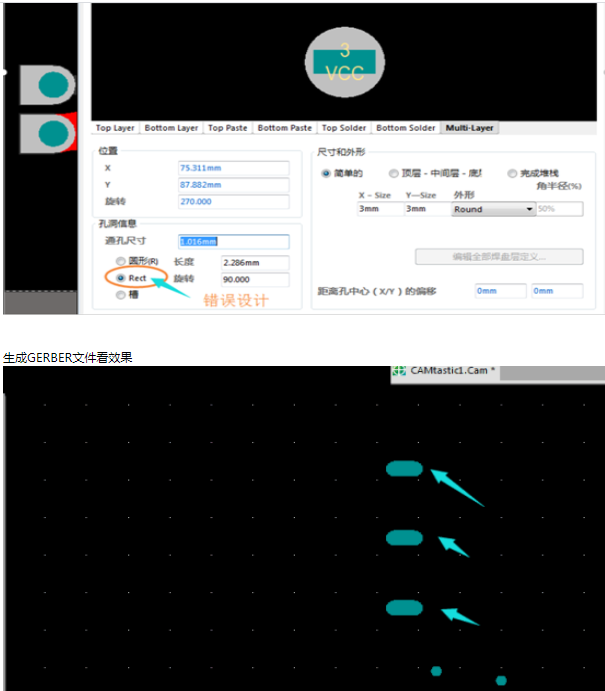

我的PCB中明明是方形开槽，怎么上传文件看到的是椭圆形开槽
1***8H
888
1
<img src='/uploadfiles/image/20210609/1623229823676029060.png' title='1623229823676029060.png' alt='image.png'/><img src='/uploadfiles/image/20210609/1623229842610072993.png' title='1623229842610072993.png' alt='image.png'/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-06-09 17:30:27
0
楼主，方孔槽设计，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。https://www.jlc.com/portal/server_guide_1475.html
