机械层1放置了边框线和器件的3D封装线，加工时是否能识别
2***6S
1390
1
如图：机械层1放置了边框线和器件的3D封装线，加工时是否能识别出来，会不会把3D效果图的位置也开槽？<img src=‘/uploadfiles/image/20210708/1625707156359019271.png’ title=‘1625707156359019271.png’ alt=‘image.png’/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-07-08 09:45:42
0

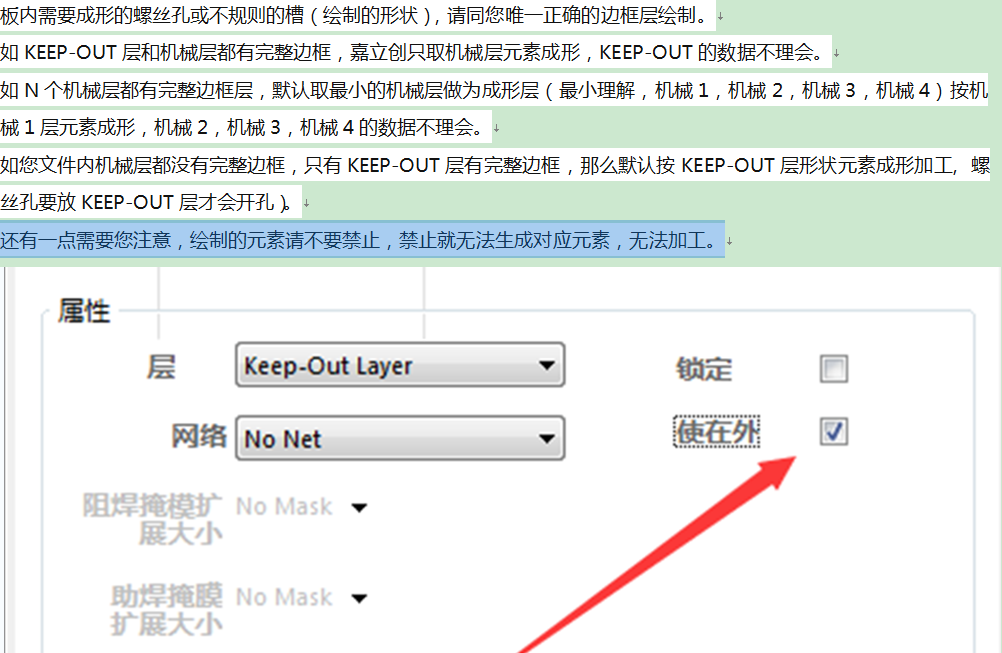

楼主，唯一正确的边框层有完整的形状（元素）就会开孔，您器件的3D封装线（形状）在机械1层，麻烦您把完整边框线及需要开孔的螺丝孔（元素）放机械2层或机械3层，机械1层就不要设计完整的边框线。在这里不要谈什么经验，3D形状挖槽不是开路了吗，焊盘都没了等等。。。那么麻烦设计人员做一位合格及专业的工程师。绘制出来的文件自己都还在困扰成品效果，这样是不对的。
吴**(2***6S) 2021-07-08 10:20:51
Y599和Y598这2个工单都存在机械层1有3d封装线的情况，还能避免制造出问题吗?
冯**(1***2F) 2021-07-09 14:23:26
我有个订单机械1和keepout层都有完整边框，结果外形是按keepout层做的；
