焊盘我设置的是方孔，模拟出来是圆孔
4***2F 354 1

我的PCB文件焊盘我设置的是方孔，下单后为何模拟出来是圆孔?

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-07-14 17:16:19

0

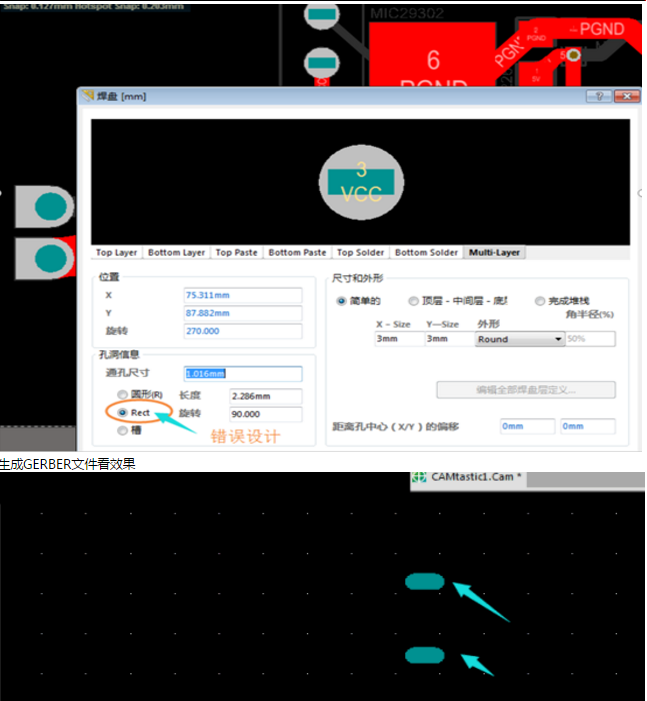

楼主，对于方孔槽设计，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。如下图，大家双击焊盘可以查看到运用Rect(方孔槽）。https://www.jlc.com/portal/server_guide_1475.html
