半孔工艺
5***1A
772
1
您好，我想问一下我想在这张图片上的绿线标注的PCB板侧面加焊盘应该怎么做呢？半孔化？这个板直径11mm<img src=‘/uploadfiles/image/20210916/1631775166361074302.jpg’ title=‘1631775166361074302.jpg’ alt=‘1631774925(1).jpg’/>
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-09-16 17:12:42
0
您好，这种U形的金属化槽孔不便生产的（相关可以参考：https://www.jlc.com/portal/server_guide_12376.html）

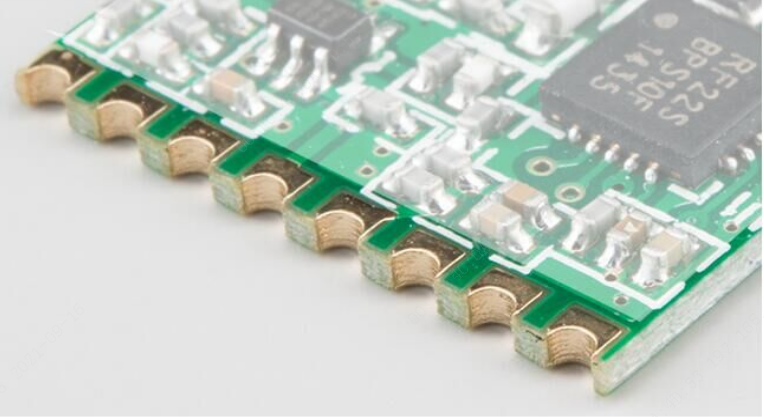

您可以设计为单条的槽孔，槽孔需要突出板外，这样我们才能做半孔工艺的：https://www.sz-jlc.com/portal/server_guide_4068.html
您可以设计为单条的槽孔，槽孔需要突出板外，这样我们才能做半孔工艺的：https://www.sz-jlc.com/portal/server_guide_4068.html
