两个V割间距

1***02W 1评论 · 120阅读
求问两个V割之间的间距,工艺要求至少需要多少

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!

与我有关的留言
官方工作人员(5***05G) 1#

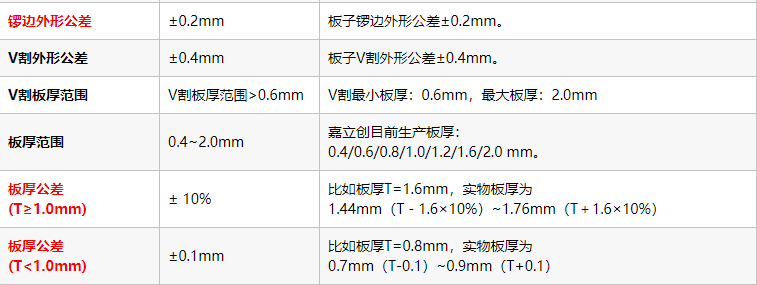

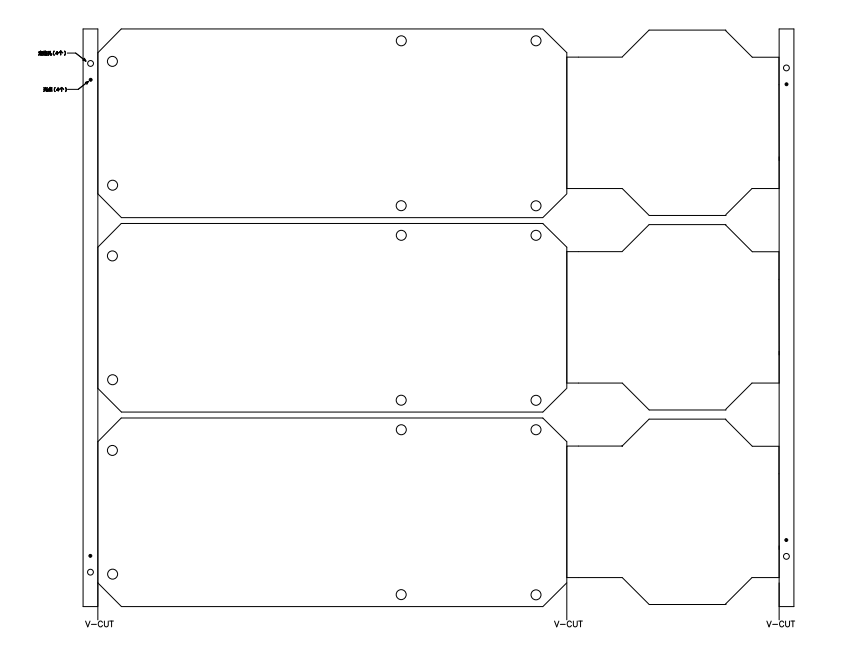

您好,V割可以采用0间隙的,需要说明的是我们V割外形公差是+/-0.4MM的,因此设计的线路铜面到板边需要大于0.4MM才不会露铜伤线的,工艺边一般是两条,各5MM宽的。更多设计请参考下单员必看:https://www.sz-jlc.com/portal/server_guide_111.html

2021-10-14 17:36:29
