PCB焊盘中开孔的问题
9***3Y
998
1
请问焊盘中开孔要怎么定义，因为无法做方孔或长形孔，我们要用什么层来定议，才能保证开孔，且才会有过孔沉锡！
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2022-04-11 11:16:16
0

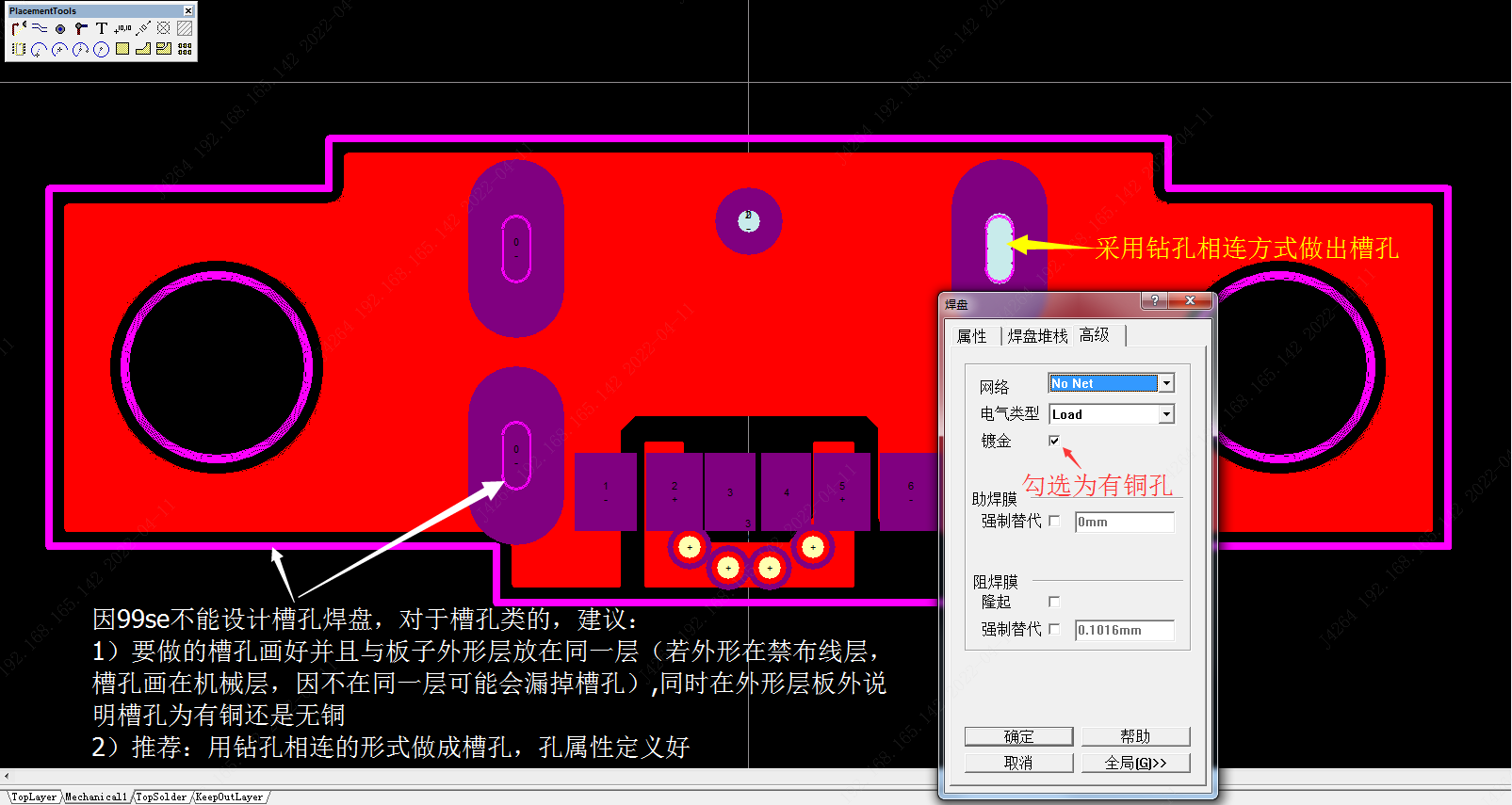

您好，以Protel为例，这个软件没法直接设计槽孔，可以参考下图以焊盘孔相连的形式做出来（下单前技术员必看：https://www.sz-jlc.com/portal/server_guide_112.html），询价下单交货开票需要协助的可以点击下单主界面左上方“服务指引及电话咨询”－“人工服务”－“PCB/钢网/SMT相关问题”－“业务咨询”，找到您的服务专员联系处理。谢谢！
