BOM和坐标文件经常出现的一些问题解释
94785 111


1问: 在上传BOM与坐标的时候,系统有拦截

回1: 请检查 BOM与坐标 的文件名是否有特殊符号;

回2: 请检查 BOM与坐标 文件内容、格式是否符合要求,

模板下载:在线下单_嘉立创SMT (jlcsmt.com)


2问: 系统匹配数据少

回1: 系统匹配主要按BOM内的”型号、封装”填写的参数,在嘉立创"SMT元器件"内去匹配。 匹配的精度要求高,如有个别关键字不一样或 少了。可能导致不匹配。

回2: 可能按BOM内的”型号、封装”填写的参数,在嘉立创"SMT元器件"内没有。


3问: 提示位号重复

回1:一个订单不建议有位号重复,如有遇到,请修改BOM表重新上传。 如2个R1,一个贴0R,一个贴1K,系统分不出来。


4问: 提示坐标重复

回1: 目前暂不支持器件重叠焊接。 同一个区域内只支持贴一个器件。 如R1 的XY都是1.01MM,R2 的XY都是1.11MM,虽然数字不一样,但1MM内是放不下2个器件的。


4问: 坐标超出板外

回1:坐标超出板外,用最大坐标减最少坐标,差值需要小于PCB板同一方向的尺寸,如有超出需要删除异常的坐标重新上传。


4问: 器件使用数量与PCB数量不符。

回1:请注意【坐标文件生产方式】和【拼板】

坐标文件生产方式: 这是坐标导出来的时候,PCB是拼板还是单板的。 如嘉立创帮拼板,是不拼坐标需要选“单板",自己拼好PCB后下单,可以拼”拼板“

拼板: 如【坐标文件生产方式】选对了,刷新后使用数量还是错的,注意【拼板】是否对,如【拼板】后面的拼板方式与PCB实际拼板方式不符。 请联系匹配界面右上角的【下单帮助】人员

注意:如有多个不一样的板拼在一起,需要下单人员拼板后下单,【坐标文件生成方式】为单板,【拼板】为1*1.并且 位号不能重复

5问: 器件使用数量与PCB数量有些对,有些多太多

回1: 如有其它行用到同样的器件,每行后面会显示合并的数量,实际算费用的时候会合到一起算,不会多。

回2: 有些小器件会有最少上机量。

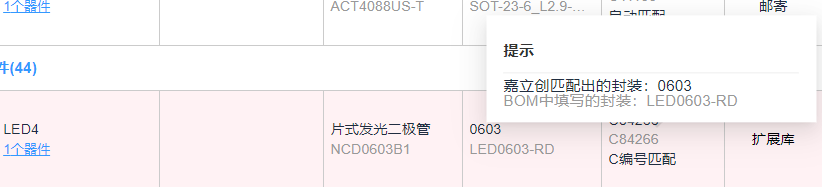

6问,匹配界面前面的”红色叹号“是什么意思

回1:系统在自动检查的时候,对型号、封装、少坐标,认为可能有问题,下单人员需要核对下”器件、封装“嘉立创匹配的是否。


7问,匹配没有问题也有”红色叹号“

回1:如有多行用同一个”器件编号“ 系统会拦截提示。怕系统匹配成同一种了。


8问,右边模拟图内所有器件与PCB对不上

回1:可以点右边工具栏内”A“的符号标识,系统会自动对齐一下。

回2:如系统没有对齐,在器件与器件相对位置正确的情况下,在左边器件选对的情况下,可以先不理会,在付款后3左右左右,在SMT订单,内点DFM图查看修正后的结果即可。如有问题,联系界面右上角的【下单帮助】人员


9问,右边器件方向与PCB焊盘方向不一样

回1: 因嘉立创的封装与您设计的封装库内,封装的方向不一样,按相同角度旋转后,方向也不一样。

回2: 可以左键选中器件,再右键旋转方向。

回3:可以先不理会,在付款后3左右左右,在SMT订单,内点DFM图查看修正后的结果即可。如有问题,联系界面右上角的【下单帮助】人员


10问,为什么不能选经济

回1: PCB的工艺可能不支持标准线生产


11问,为什么不能选顶、底层焊接

回1:请查看顶、底层位号是否都有【匹配】上器件,如其中一层没有选上器件,是不能选上加工。


12问,为什么位号层没有位号显示

回1:如全部都没有显示,可能是坐标格式有问题,请修改坐标格式重新上传。

回2:如个别没有显示,请简单会标文件内是否有该位号的坐标,需要与BOM内完全一样的填写方式


13问 多个器件组合成一个封装设计下单,(两个连接器件有间距要求,做成一个封装设计)

回1:贴片加工实际是一个一个的贴下,所在封装内有几个器件,就需要几个位号与坐标。(提前做好的成品模块,可以当一个位号用,如WIFI模块)


14问,经济型没有可选数量

回1:经济型只有5片贴2片的选项,其它数量是全焊。 标准型:所有订单可以支持选贴2片及2片以上的数量(不超PCB数量)


15问,为什么选标准型有提示PCB尺寸问题

回1:标准型是单个客户上机焊接,机器的最小轨道宽为70毫米,所以PCB的出货尺寸不能小于70*70毫米。



点赞

互动评论 111

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
东***(0***0U) 2024-09-06 14:35:56
0
BOM里面的零件编号假设同一种规格的零件有30个,能不能写成R1-R30?另外还有哪些规则?
官方工作人员(后台回复) 2024-09-06 18:50:22

尊敬的客户您好!如果BOM里面有30个位号都贴相同的型号您的位号栏可以写成R1-30就可以了,写成R1-R30可能是识别不到哦!

客户(3***6A) 2024-08-19 11:47:36
0
我这几个都要贴啊

官方工作人员(后台回复) 2024-08-19 12:00:46

尊敬的客户您好!据悉您的业务专员已经对接您了,您有问题可以随时和我们沟通!

客户(8***2A) 2024-08-02 15:16:28
0
一个都不贴怎么弄
官方工作人员(后台回复) 2024-08-03 16:37:30

尊敬的客户您好!不明白您这个留言一个都不贴是什么意思哦!这边联系您搞清楚您的问题点给您解答!

依***(5***9G) 2024-08-02 12:10:18
0
坐标文件需要更新该如何操作?
官方工作人员(后台回复) 2024-08-02 14:13:39

尊敬的客户您好!是下单后需要更新坐标文件吗?如果没支付的订单您可以点击修改文件或者替换文件重新上传更新就可以了,详情您也可以联系一下您的客服专员为您指引!

客户(1***9F) 2024-08-01 21:21:06
0

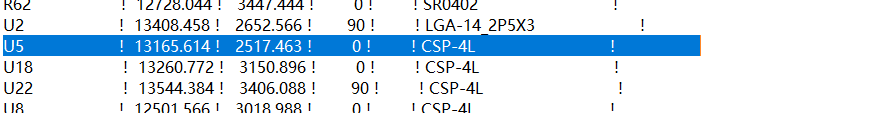

匹配BOM时候出现这个错误是什么“库存占用失败,存在异常不可贴的位号(F1,F2)这些位号坐标文件中无法找到, 无法贴装”
可以手动修改吗?
还有怎么上传错误图片呢?
刘***(1***3S) 2024-07-24 00:29:15
0

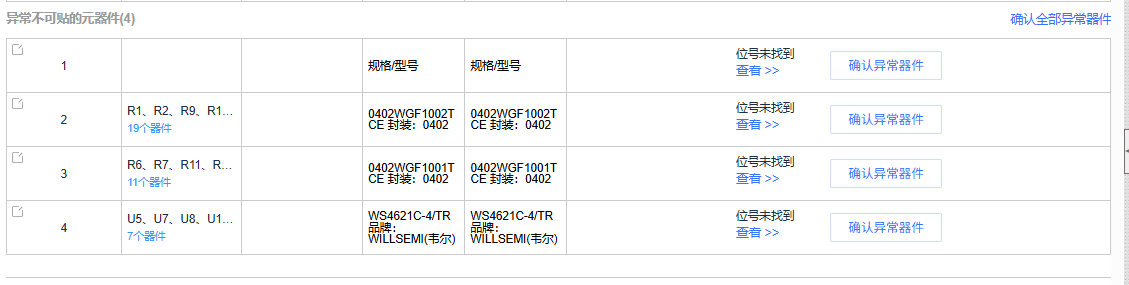

存在异常不可贴的位号C10 C11这些位号坐标文件中无法找到, 无法贴装
坐标文件是上传到PCB原文件从嘉立创上导出来的,为什么会提示找不到?实际板卡上存在。
官方工作人员(后台回复) 2024-07-24 15:21:41

尊敬的客户您好!系统使用的模拟操作的方式生成坐标跟BOM准确度依赖于您的PCB文件,如果您的板子上有这两个位号实在没导出您也可以手动在坐标和清单上填加上这两个位号。

捷***(6***7A) 2024-07-02 09:52:36
0
库存占用失败,存在异常不可贴的位号R1,R2,R3,R4这些位号坐标文件中无法找到, 无法贴装))<font color="rgba(0, 0, 0, 0.85)">請問是什麼意思? pcb板上沒找到位號嗎?</font>
上***(1***5K) 2024-06-17 17:32:02
0
坐标超出PCB,是啥意思?怎么解决?
官方工作人员(后台回复) 2024-06-18 11:43:47

尊敬的客户您好呀!坐标超过PCB 一般常见的有以下四个原因:

第一个:客户的坐标最大尺寸 减去最小尺寸 超过板子最大尺寸

第二个:客户的单位是MIL, 把单位改为MM, 重新上传坐标即可

第三个:查看下坐标是有位号为空的,这部分不需要贴的,是的话 删除位号为空的坐标重新上传即可。

第四个:坐标文件位号是空的,这部分一般是丝印或者LOGO不贴的,把位号为空的删除后再上传

都排除不是以上问题的话可以把坐标发给我们客服人员查看处理好后告知您原因。

客户(6***2A) 2023-02-23 10:01:41
0

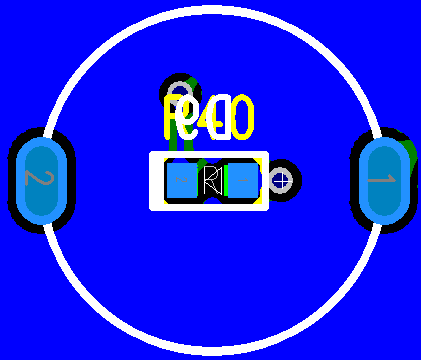

插件LED灯焊接时需要增加LED隔离柱后焊接,灯和柱的坐标重叠,请问如何处理?
官方工作人员(5***53) 2023-02-23 16:46:14

您好,系统匹配插件LED灯,下单后找您的业务反馈隔离柱需求额外补款即可

客户(5***1A) 2022-06-20 11:15:48
0
元件重叠只选贴其中一个怎么操作
官方工作人员(1***79) 2022-06-20 14:05:27

您好,删除一个位号的坐标不贴即可。
