设计优化:密集线条开窗喷锡易粘连建议做沉金
18047
2

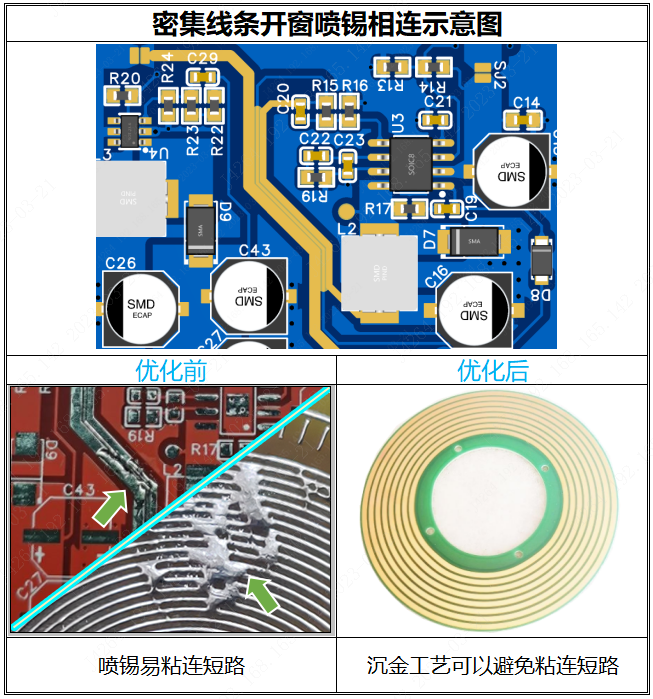

喷锡又叫热风整平(HASL),其加工方式是把板通过导轨垂直向下浸到液态的锡液中,然后再向上提起,用强热风吹平板面,对于线路密集的露铜区,锡液易把相邻的线路粘连,从而形成短路不良。
对于此类的"密集线路开窗"或"线圈板",建议:
1)采用沉金表面工艺以避免此类喷锡相连短路
2)把线路盖油,需要焊接的焊盘开窗露铜上锡
谢谢指正,已更改过来,谢谢!
如果是要做开窗的,请选择做沉金工艺,喷锡的易粘连。如果是盖油的,0.25MM的间隙就可以了。
