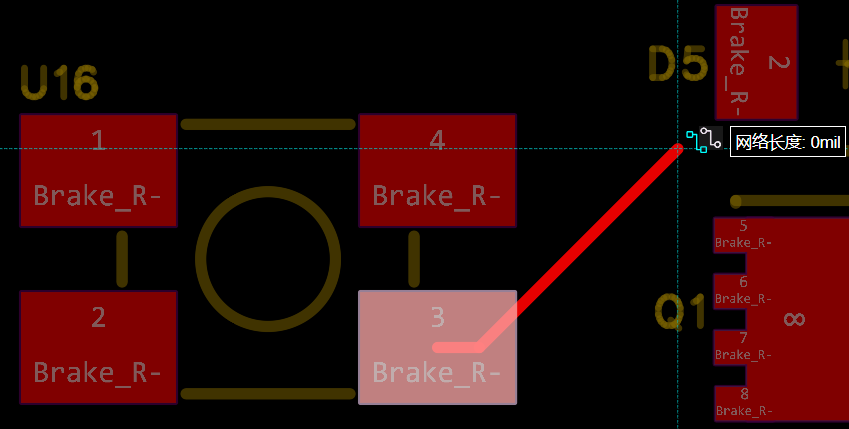

← 返回上一级画PCB时有飞线但是连接不到一起为什么8***6A716551画PCB时有飞线但是连接不到一起为什么,都属于同名网路点赞互动评论1注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!登录 或 注册 后才可以留言哦!官方工作人员(5***5G)2026-07-06 17:32:500您好,可能焊盘底下有其他不同网络或是空网络的元素,点中封装,右键编辑修改封装进入查看,谢谢!热门问答PCB板面挖空开槽你好,请问如何下载嘉立创3D封装库嘉立创过孔文件在中航化工PCB雕刻机的Circuit WorkstationV5中无法正常显示!AD设计多层板的方法我导出的PCB制版文件怎么编辑?请问贵司在PCB板上开孔或槽为什么显示不出来了AD中,开槽一般放在机械几层?FR4-PCB外形尺寸加工精度立创eda 4层板过孔0.2mm 0.45mm为什么有×侧边电镀
