一、定义

元器件极性标识是指带极性元器件（如二极管、钽电容、铝电解电容、IC、连接器等）在其自身封装表面通过丝印、色环、色带、缺口、斜角或凸点等方式，标注正负极或1脚方向的永久标记。

PCB丝印极性标识是指在PCB表面通过印刷制作的、用于指示极性元器件安装方向的图形和文字标记。

二者是贴片编程、AOI检测和人工目检判定器件自身方向的直接依据。

二、选型及设计规范说明

1.各类器件极性标识方式

 通用要求

· BOM选型优先选用本体极性标识清晰、耐久的正规品牌原厂器件。

· 本体标识须与器件规格书的极性/1脚定义一致，且与PCB丝印方向对应无冲突。

· 标识应耐高温回流与清洗，避免过炉后色带褪色、字符脱落导致方向无法辨认。

· 同一物料批次的本体标识方式应统一，避免同型号不同批次标识混乱。

· 对本体无显性标识的器件，来料检验须依据规格书确认方向并做标记管控。

2. PCB极性标识方式

通用设计

· 标识位于器件轮廓外侧，距焊盘≥0.3mm，严禁覆盖焊盘。

· 建议各类极性元器件在PCB丝印层标注清晰的极性标识，标识应位于器件本体轮廓外侧且不被器件遮挡。

· 二极管：负极（阴极）一侧需标注"K"或色带标记，对应PCB丝印以粗线或色块标示负极方向。

· 钽电容/铝电解电容：正极（阳极）一侧需标注"+"号，PCB丝印以"+"号或色块标示正极位置。

· IC/多引脚器件：1脚位置需标注圆点或缺口标识，PCB丝印以圆点或斜角标示1脚方向。

· 极性标识颜色应与PCB阻焊形成高对比度，整板同类器件标注方向统一。

· 标识丝印线宽≥0.15mm，避免过细丝印在制造中断裂缺失。

✅ 规范设计示例

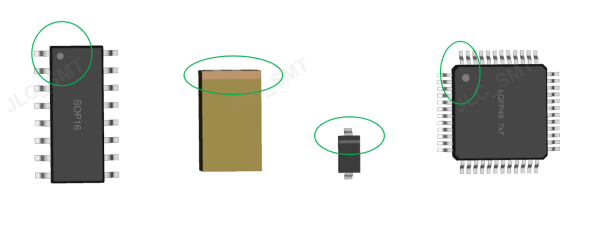

[✅ 图片位置] 元器件丝印极性标识正确示例：二极管负极标记、钽电容正极标记、IC的1脚标记清晰可见

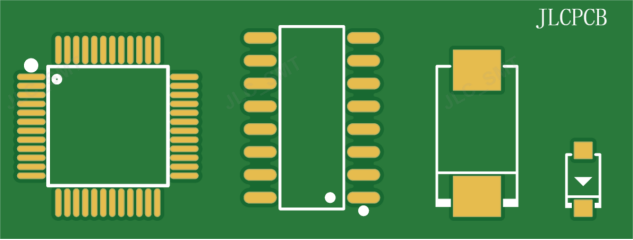

[✅ 图片位置] PCB丝印极性标识正确示例：二极管负极标记、钽电容正极标记、IC的1脚标记清晰可见

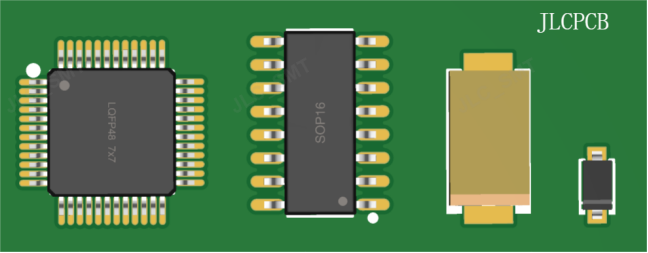

[✅ 图片位置] 正确示例：二极管负极标记、钽电容正极标记、IC的1脚标记清晰可见，且PCB极性丝印未被器件覆盖

三、问题说明

· 本体无极性标识：器件自身无色环、缺口或圆点，贴片与AOI无法判定器件正反。

· 标识模糊或褪色：印刷浅淡或经回流后褪色，AOI误判、漏判，方向不良流出。

· 标识与规格书不符：本体标记方向与器件规格书定义相反，按标记贴装即为反贴。

· 批次标识不一致：同型号不同批次标识方式或位置不同，产线方向判定混乱。

· 与PCB丝印冲突：本体标识与PCB丝印方向矛盾，现场无所适从，易人为贴反。

· 标识被器件遮挡：极性丝印位于器件本体正下方，贴装后无法通过AOI校验方向。

· 标识模糊不清：丝印线宽不足或颜色对比度低，AOI检测误判或漏判，不良品流出。

· 标识不规范：仅依靠PCB走线形状暗示方向（如方形焊盘≠圆形焊盘），操作员易忽略或误解。

❌ 错误示例

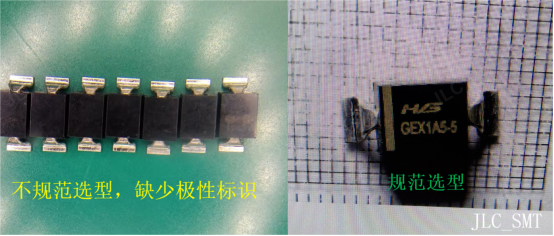

[❌ 图片位置] 错误示例：元器件缺少极性标识

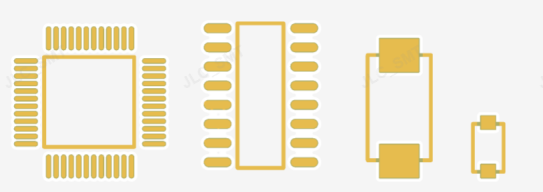

[❌ 图片位置] 错误示例：PCB缺少极性标识

四、结语

元器件本体极性标识是方向判定的第一特征。即使PCB丝印标注完善，若器件自身标识缺失、模糊或与规格书不符，贴装和AOI仍会失去校验基准，导致批量反贴。嘉立创SMT工艺团队建议，在BOM选型和来料检验阶段重点核查极性器件本体标识的有无、清晰度、耐久性及与规格书的一致性，从源头把控极性方向，杜绝因本体标识问题引发的报废与返工。

另外，极性标识是PCB设计中成本最低、效果最直接的防错手段。花1分钟在BOM中确认极性并在PCB上标注清晰，就能避免整批次贴反导致的返工损失。

▎ 本文档为SMT生产设计规范参考，实际设计中如有疑问，请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准：

1. IPC-A-610H《电子组件的可接受性标准》——元件安装（极性/方向标识的正确性要求）， 标记（丝印标记的清晰度与可识别性要求）。

2. IPC-7351B《表面贴装设计与焊盘图形标准通用要求》——尺寸标注系统与焊盘图形设计（极性标记在焊盘图形中的位置与线宽要求）。

3. IPC-J-STD-001J《焊接电气与电子组件的要求》——焊接工艺要求（焊前目视确认极性器件方向正确性）。

极性标识的各项要求依据上述IPC标准。
