一、定义

镂空区域是拼板中为避让板边器件或满足产品结构需求而切割掉的空白区域。加强筋是为防止大面积镂空导致拼板变形而增设的补强结构。嘉立创SMT在审核拼板设计时,特别关注镂空区域的合理性与加强筋的设置,这是确保拼板在回流焊高温下不变形的重要保障。



二、设计规范说明

· 若因产品结构必须设置大面积镂空,需在镂空边缘增加加强筋。

· 加强筋的宽度建议不小于5mm,间距建议每隔50~80mm设置一条。

· 大尺寸镂空区域如超过1/2区域镂空——PCB局部支撑不足会导致印刷压力不均、贴装偏移。

· 加强筋在设计时需考虑分板路径,避免与V-Cut或邮票孔产生干涉。

· 镂空区域与板边、器件的间距需≥3mm,避免影响整体强度和焊接稳定性

✅ 规范设计示例

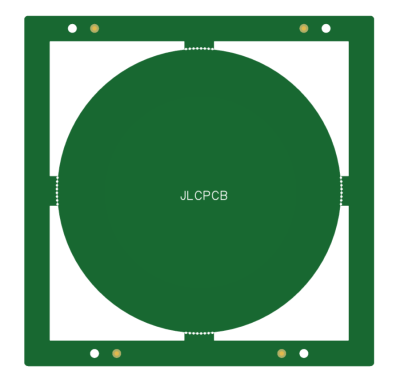

[✅ 图片位置] 拼板镂空设计图

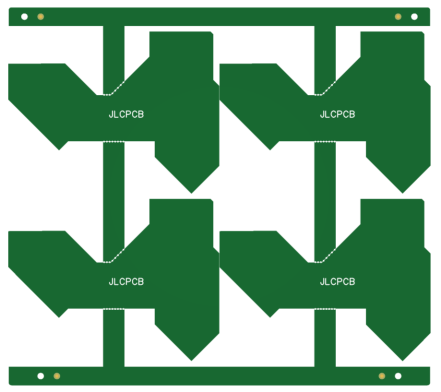

[✅ 图片位置] 拼板镂空设计图

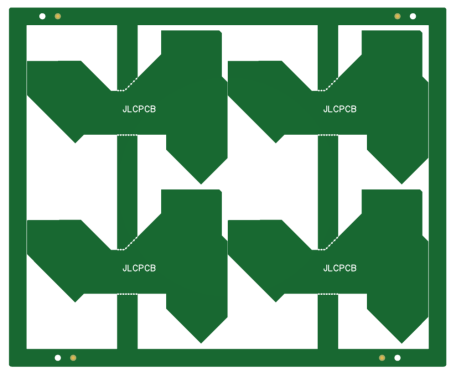

[✅ 图片位置] 加强筋细节图

三、问题说明

· 镂空面积过大无加强筋:拼板整体强度不足,在轨道传送和回流焊高温下发生明显变形下垂。

· 加强筋宽度不足:补强效果有限,分板时加强筋先行断裂,拼板仍产生变形。

· 镂空区域与器件间距不足:分板应力传导至临近焊点,导致焊点微裂纹或元器件开裂。

· 镂空位置设计不当:大面积镂空导致拼板重心偏移,SMT传送中倾斜卡板。

❌ 错误示例

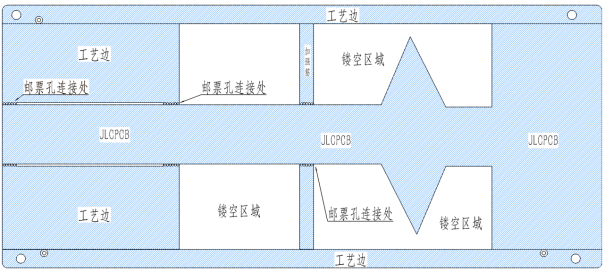

[❌ 图片位置] 错误示例:镂空面积过大,连接处过少,可能导致拼板断裂或变形

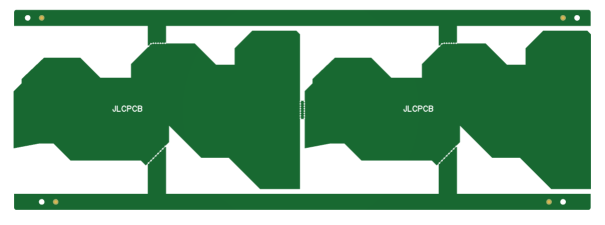

[❌ 图片位置] 错误示例:镂空面积过大,连接处过少,可能导致拼板断裂或变形







[❌ 图片位置] 错误示例:镂空面积较大,连接处过少,可能导致拼板断裂或变形



四、结语

镂空区域的大小和加强筋的设置需要平衡产品结构需求和制造可行性。镂空区域过大而缺乏加强筋是导致拼板在回流焊中严重变形的主要原因之一。嘉立创SMT工艺团队建议,客户在设计阶段即应平衡产品结构需求与制造可行性——镂空面积超过板面1/2时必须考虑增设加强筋,且加强筋宽度不小于5mm,以确保拼板在嘉立创SMT产线的轨道传送和回流焊高温环境中保持稳定的平面度,避免贴装偏位和焊点不良。



▎ 本文档为SMT生产设计规范参考,实际设计中如有疑问,请及时与SMT工厂沟通确认。

官方文献佐证

本文档的设计要求参考了以下国际行业标准:

1. IPC-2221C《印制板设计通用标准》——可测试性与机械设计,材料要求(大面积镂空对结构强度和平面度的影响),热管理(拼板在回流焊高温下的变形控制)。

2. IPC-A-610H《电子组件的可接受性标准》——组装后处理(弓曲和扭曲/变形验收要求)。

3. IPC-6012F《刚性印制板鉴定与性能规范》——弓曲与扭曲(大面积非矩形PCB的验收标准)。

加强筋及镂空区域的规范来源于以上标准。
