FPC——多款拼板注意事项
2026-10-10 02:19:57447330

一、定义

多款拼板(Multi-design Panelization) 是指将两款或两款以上不同设计、不同尺寸或不同工艺的 FPC 单板,通过排列组合的方式拼接到同一张生产大板上的工艺过程。

核心目的:提高 SMT 贴片生产效率、优化板材利用率、降低单片打样成本。

适用范围:常用于同一项目下的不同版本、功能模块组合(如主控板+显示排线)或产线 A/B 测试需求。

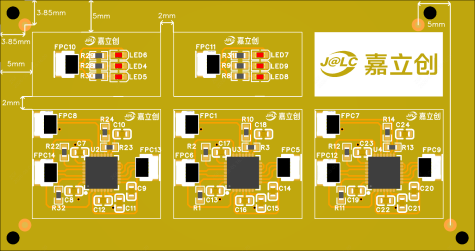

多款拼板样例图

二、设计规范说明

1、异形拼版:若多款板均为异形(如圆形、圆弧),嘉立创提供付费代拼服务(约 30元/款),客户只需上传单板 Gerber,由工程师排版。

2、坏板光学点:对于多款拼板,建议在每款小板旁增加坏板光学点。坏板光学点放置在单片小板附近,相对单片小板位置一致即可。

三、问题说明

1、致命风险:不同板厚/板料混拼

现象:将 0.15mm 薄板与 0.3mm 厚板(或不同 PI 基材)拼在同一张大板上。

后果:FPC 电镀药水渗透深度和曝光能量是根据特定板厚设定的。混拼会导致薄板过电镀起泡,厚板曝光不足线路开路。

规范:严禁不同板厚、不同层数、不同基材的板子混拼在同一张大板上。

2、工艺冲突:定位孔/光点被遮挡

现象:多款拼板时,为了省空间,将定位孔或光学点紧贴板边,或者设计在覆盖膜开窗区域。

后果:定位孔紧贴板边会导致夹具压碎板边;光学点若无净空,SMT 贴片机无法识别,整条生产线停机。

规范:严格遵守“孔边/光点边距板边 ≥ 3.85mm”的规则,且周围必须有完整的挖空区。

四、结语

以上是关于“多款拼板注意事项”的设计规范与注意事项。多款拼板虽然能显著提升生产效率并降低单片制造成本,但由于 FPC 软板的物理特性,其拼板容错率远低于硬板。建议在 FPC 设计阶段严格遵循以上规范,特别是严禁混拼不同板厚这条红线。 在提交生产前,务必下载嘉立创提供的“工程生产稿”进行二次核对,确认不同板子的定位孔与光学点未被遮挡,可有效避免后期生产中的批量报废问题,降低返工成本,提高产品良率与可靠性。
