FPC——工艺边加补强增加机械强度
2026-10-10 02:22:47415480

一、定义

在 FPC(柔性线路板)的拼板设计中,除了单板本身的外形轮廓外,通常会在四周保留一圈宽度约为 5mm 的工艺边(Frame)。为了提升整个拼板的平整度、防止软板在 SMT 贴片传输或手工拿取时发生下垂变形,在工艺边区域增加刚性材料(如 PI 补强、FR4 补强或钢片)的设计,称为工艺边补强。

二、设计规范说明

1、结构设计规范

(1)全覆盖式补强:在工艺边区域进行整面贴附,以最大程度提升机械强度。

(2)镂空避让设计:工艺边上通常布满定位孔和 SMT 光学点(Mark点)。补强开窗必须完全避开这些孔位,严禁覆盖膜残胶或补强材料压在孔边缘,否则会导致孔位变形影响贴片机定位。

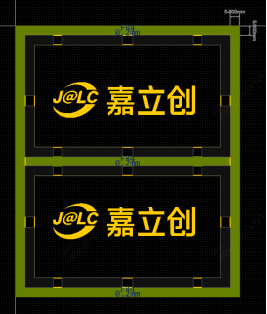

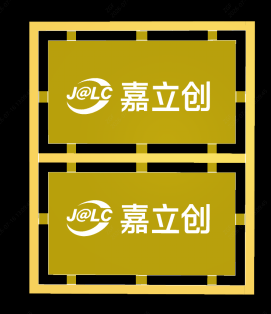

✅ 规范设计示例



2、工艺流程要求

(1)胶水选择:需选用耐高温、低溢胶的胶水(如 3M 系列),防止回流焊高温下补强起泡或溢胶连锡。

三、问题说明

1、致命风险:补强遮挡 SMT 光学点

现象:工艺边布满补强材料,未对光学点进行镂空避让。

后果:贴片机视觉系统无法识别定位基准,导致贴片坐标偏移甚至整板报废 。

规范:光学点中心到板边距离为 3.85mm,补强开窗必须完全避开此区域,保持 1mm 以上无铜/无补强净空,建议工艺边加补强加至底层补强层。

四、结语

工艺边加补强是保障 FPC 拼板在自动化产线中顺利流转的重要手段。建议在 FPC 设计阶段严格遵循 避让光学点 和 对称支撑 原则,合理选择补强材质与工艺流程,可有效提升拼板良率与机械可靠性。

以上是关于"工艺边加补强增加机械强度"的设计规范与注意事项。建议在FPC设计阶段严格遵循以上规范,可有效避免后期生产中的各类问题,降低返工成本,提高产品良率与可靠性。
