#1 BOM格式说明

BOM（Bill of Material）物料清单是描述PCB上元器件的数据文件，其参数（含器件位号、型号、封装等）是由客户设计PCB时在每个封装上设定的。

BOM清单文件需要包含三个基本参数：器件型号、器件位号、器件封装，参考如下：

（注：系统仅支持XLS、XLSX、CSV格式）

Comment（器件型号）

Comment这一栏建议填写完整的器件型号，勿遗漏后缀。

例如MCP3204，其完整型号可能是MCP3204-CI/ST、MCP3204-BI/SL等，前缀相同但封装不同，遗漏后缀会影响系统匹配的准确性。例如：需要使用MCP3204-BI/SL，在Comment这一栏应填写MCP3204-BI/SL。

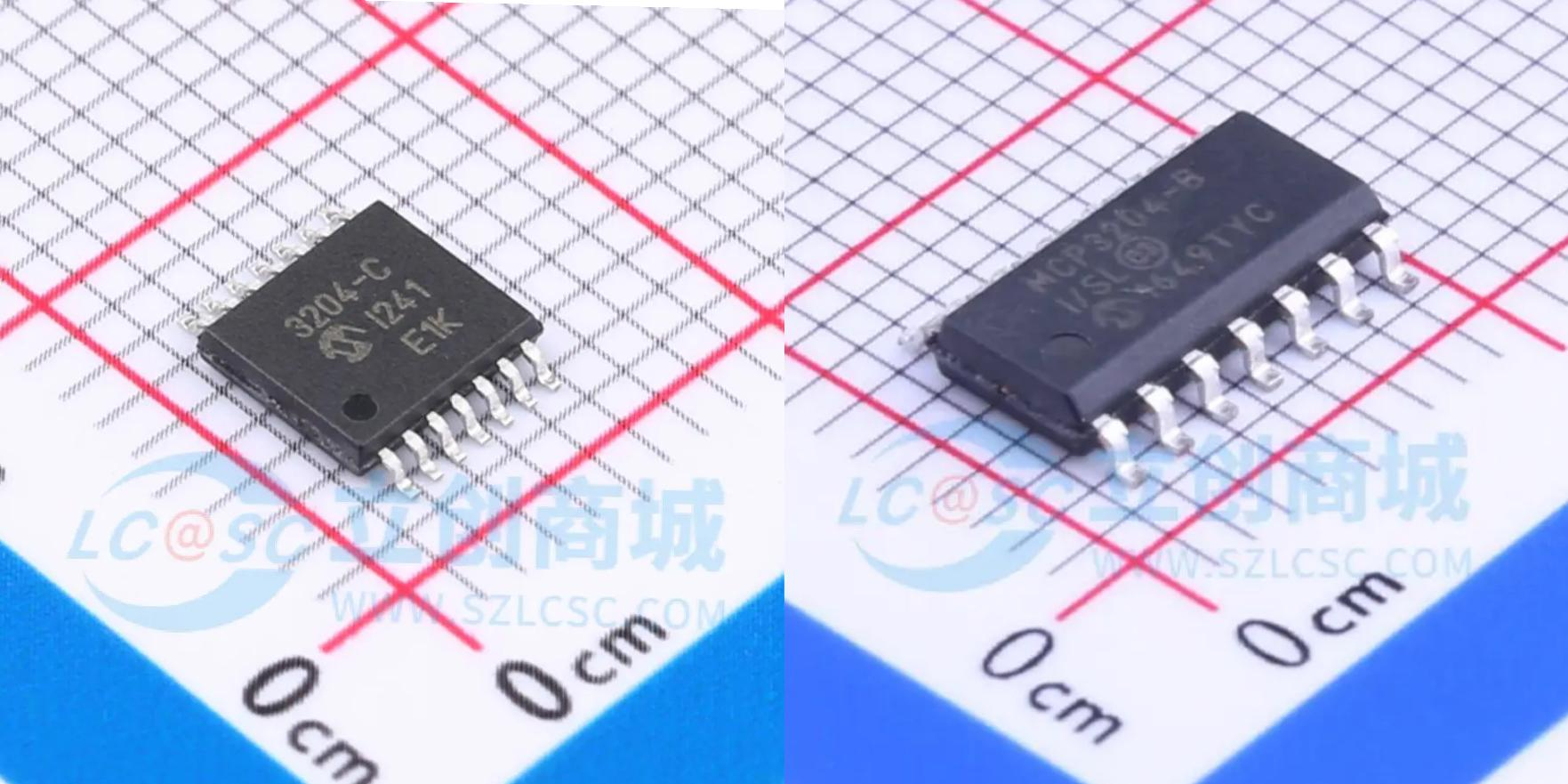

（左：MCP3204-CI/ST；右：MCP3204-BI/SL）

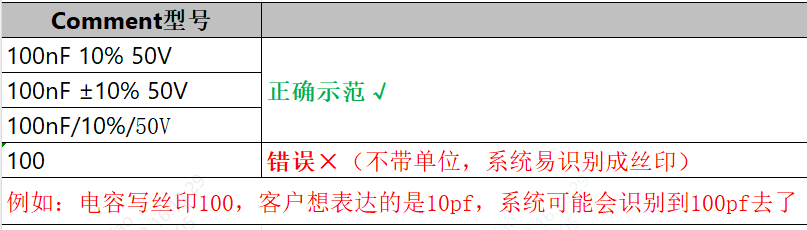

除了填写完整的器件型号，一些常见的贴片电容电阻也可填写属性，注意：不同属性一般情况下建议用“空格符”分隔，需标注数值单位。

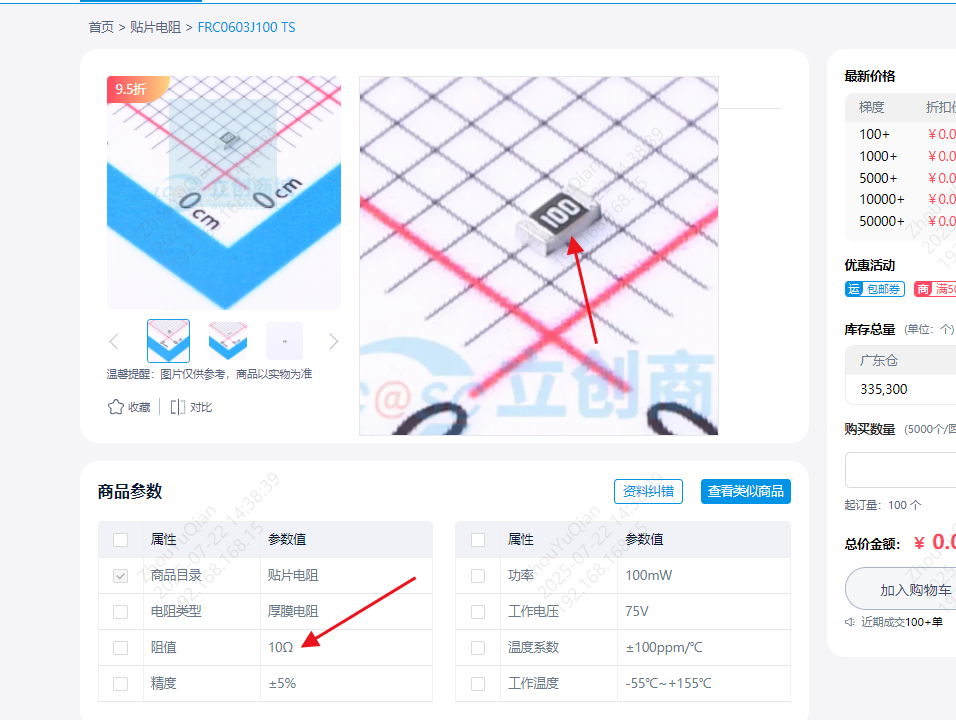

例如下图：填写器件属性不带单位，系统会按照丝印识别（丝印读法是前两位*10的几次方，103读成10*10³），Comment填103系统可能会识别成其他的器件，正确填法应该填： 10kΩ ±5%

Designator（器件位号）

BOM清单中的器件位号需合规，且与坐标文件位号一致。建议按字母+数字命名（如： U1，R1，R121），或者增加“_” 下划线（如： R1_1，R1_1_1），只需要保证不重复即可。

在PCB板上，位号中的字母表示的是电子元器件的简称，常见的有：R代表电阻，C代表电容，U代表集成电路（如芯片等），L代表电感，D代表二极管，Q代表三极管等。

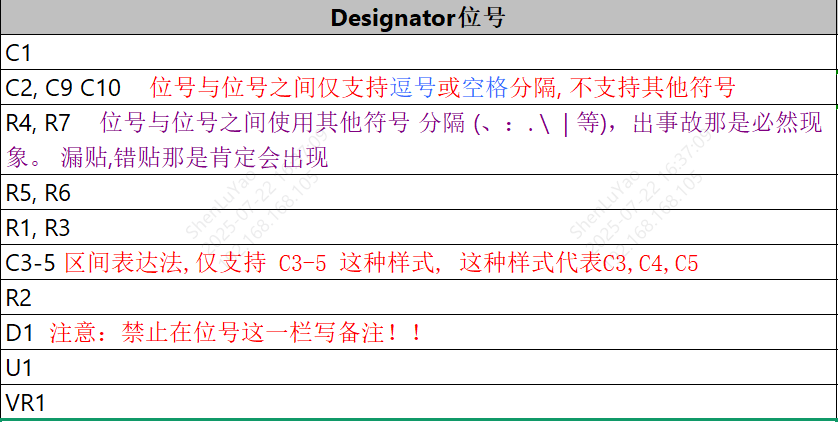

一些拼板的位号也可以分AB板取位号，例如：AR1代表A板R1位号，BR1代表B板R1位号。注意禁用！#$%& 等特殊符号，位号取名规则参考如下：

• 位号之间，仅支持逗号或空格分隔，禁用、：；/ 等特殊符号。
• 位号区间，支持使用“-”连接，例如：C3-5，代表C3,C4,C5区间。错误示范：C3-C5，系统无法识别。
• 位号单元格内，禁止备注，影响系统识别。

Footprint（封装）

封装规格一栏不可为空，建议可在嘉立创元器件商城查询。勿添加其他信息，以免系统识别错误。

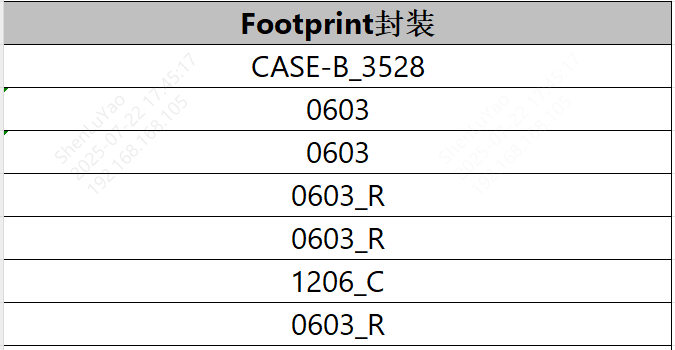

例如上图所示，0603后缀为R代表电阻，后缀为C代表电容。

C编号填写

若有指定型号的器件，建议填写对应的嘉立创C编号：系统匹配时将优先识别有C编号的器件，且匹配度更高。

注意事项：C编号需确保填写准确无误，若编码错误，系统可能会匹配到错误器件，且无法触发匹配异常提示，导致贴错件。

（无对应 C 编号时，可空置该单元格）

#2 常见问题及注意事项

问：下SMT订单上传资料后提示位号单元格内容过长需要怎么处理？

答：BOM文件里面单行型号位号有严格限制：不得超过200个位号，且含空格和符号在内的字符总数不超600个。

若同型号位号过多，建议两种解决方式：一是拆分为两行；二是将 BOM表发给业务专员协助排查问题。

问：BOM解析自动识别度低怎么办？

答：型号一栏若带有 #%￥& 等特殊符号，可能会影响系统识别，建议去除这类符号；可在BOM表后一列加上嘉立创器件编号，这样能有效提高匹配度。
