技术指导:金手指斜边设计注意事项!
更新时间:2024-12-12 18:32
97968
13
文档错误过时,
我要反馈


在日常生活我们经常会看到带一排用于卡槽的产品,这个就是PCB的金手指了,英文名称Gold Finger或Edge Connector,通常以插在卡槽内的形式作为PCB板对外连接的出口。


那么在PCB设计时需注意什么呢?


PCB金手指斜边过深会造成手指在组装过程中无法与配套设备接触或接触不良,以致影响使用。

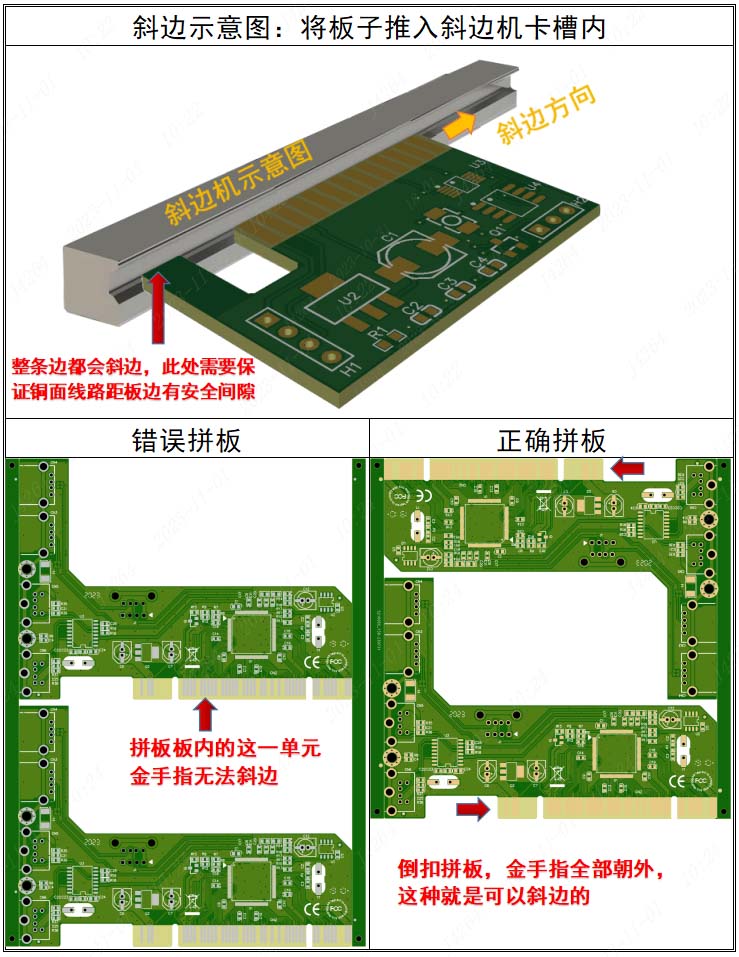

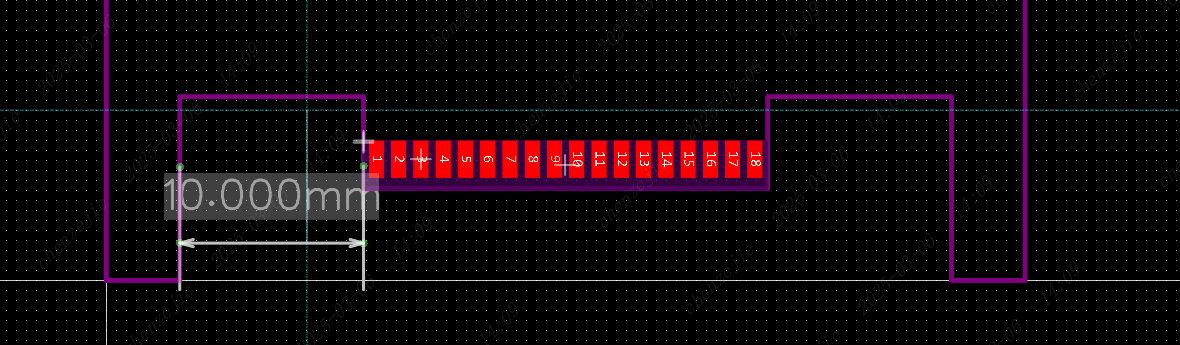

因此设计时要确保金手指的长度、宽度、位置,金手指的斜边角度和深度要求应与手指长度一致,不要因为造成斜边后手指偏短或斜边后残厚偏薄而无法使用,同时要保证金手指边到板边有一定安全距离,对于低于安全距离的,我司工程会优化处理,说明如下:

另外,金手指处一定要开通窗,不能有油墨的(若有油墨,会影响平整性,以及多次插拔磨擦后油墨脱落掉入卡槽内引起连通不良问题)。


斜边单片或拼板后的长宽尺寸不能低于50mm,不能超过330mm(超过此尺寸的需要指定先进二厂),斜边板的厚度需要≥0.6mm



互动评论 13

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
歐***(7***8A) 2024-12-08 18:28:25
0
請問金手指要怎麼指定倒角的角度, 以及倒角高度?
官方工作人员(后台回复) 2024-12-09 09:13:21

您好,角度是固定的,不支持指定,抱歉!

中***(5***1S) 2024-11-25 16:43:04
0
请问,嘉立创怎么识别金手指斜边对应的板边呢?还是下单时需要工程师标注出来?
官方工作人员(后台回复) 2024-11-25 17:04:31

您好!在您下单选择需要斜边后,我们会对有金手指的边进行斜边处理的,谢谢!

客户(5***0A) 2024-10-31 13:55:40
0
金手指区域开窗,文件里金手指区域填充什么?
官方工作人员(后台回复) 2024-10-31 14:20:56

您好,如果金手指区域不盖油的,那么就在两面的阻焊层用实体线填充画出这个区域,这样就不会盖油了,谢谢!

东***(9***9W) 2024-07-01 18:06:59
0
可以要求  不做斜边吗
官方工作人员(5***26) 2024-07-02 09:01:59

可以的,下单时在“金(锡)手指斜边”选项中选择“不需要”就可以了。

哈***(4***5B) 2024-06-24 09:18:44
0
先进二厂是哪个选项?

官方工作人员(5***26) 2024-06-24 09:41:13

您好,下单时选择先进工厂,备注“放先进二厂生产”,若是联系您的客服专员帮您选择工厂都可以的,谢谢!

客户(5***2A) 2024-06-09 16:32:19
0
金手指只能 单边,  还是可以多边?
官方工作人员(5***26) 2024-06-11 09:16:13

您好,金手指目前支持双面斜边,整板多边需要斜边也可以,但需要金手指朝外,且符合尺寸要求。

上***(3***2A) 2023-10-31 16:28:52
0
请问尺寸【刚好】是  【50 * 50mm】,可以做金手指吗?如果不可以,那么我设置成【50.5*50.5mm】,应该就可以了吧?
官方工作人员(5***26) 2023-10-31 16:33:31

您好,达到50MM的可以做金手指的,谢谢!

东***(9***9W) 2023-10-11 14:07:44
0
MiniPCIe尺寸30*51mm,需要金手指斜边,却不满足尺寸要求,怎么弄?
官方工作人员(5***26) 2023-10-11 14:23:01

您好,单片尺寸不够的,可以拼板生产来做斜边的,谢谢!

客户(1***3A) 2023-03-24 08:58:03
0
线路其他部分喷锡,金手指部分可以单独沉金吗?如果可以,做板时该怎么选工艺?
官方工作人员(5***26) 2023-03-24 10:25:58

您好。我们目前做的金手指板不可以不同部位沉金,另外部分喷锡的呢,所有露铜位要么沉金,要么喷锡的。

客户(1***4A) 2022-09-20 16:04:39
0
PCB板上可以局部焊盘镀金吗??用于与簧片开关接点


官方工作人员(5***26) 2022-09-20 16:52:41

您好,不能做局部的,线路层有图案的地方做出来就是铜面,阻焊层有图案的地方做出来不盖油,线路层与阻焊层重合的地方才会做出露铜,所有露铜区要么上锡或要么沉金(依下单选择)效果的。

询价下单交货开票需要协助的可以点击下单主界面左上方“人工客服”图标-“PCB/钢网/SMT业务咨询”,找到您的服务专员联系处理。谢谢!
