嘉立创阻抗计算神器使用说明
创建时间:2022-07-15 00:00 更新时间:2026-04-08 16:27
651925
116
文档错误过时,
我要反馈


一、功能介绍

点开阻抗神器,选择板层、板厚、内层铜厚、阻抗层、参考层并输入阻抗值、线距(差分阻抗)、线到铜的距离(共面阻抗),点计算,可自动计算出线宽及叠构方案。

二、界面介绍


(1)板子层数:选择板子的线路层数,四层板就选择“4”

(2)成品厚度:选择板子的成品厚度(包含防焊油墨的厚度)

(3)内层铜厚:选择内层线路的铜箔厚度,暂时支持0.5oz和1OZ,内层有2OZ的需求的,可联系客服计算阻抗

(4)外层铜厚:暂时固定为1OZ(因2OZ以上蚀刻线宽公差较大,不利于阻抗管控,且信号一般也不需要厚铜)

(5)计算单位:可以mm,mil,um,inch相互切换

(6)需求阻抗(ohm):输入需要管控的阻抗值,单线范围为20-90ohm,差分范围为50-150ohm

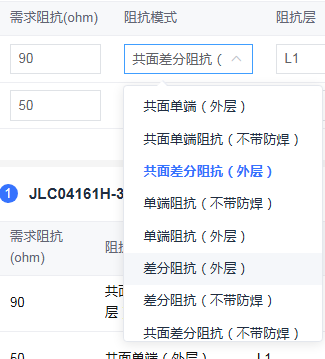

(7)阻抗模式:可以选择单端,共面单端,差分,共面差分(内层需要先选择阻抗层,再选阻抗模式)

(8)阻抗层:选择阻抗线所在的线路层

(9)上参考层:内层阻抗才选,选择阻抗线所在层对应的上层屏蔽层,如L3层阻抗,上参考层可选L2层

(10)下参考层:选择阻抗线所在层对应的下层屏蔽层,如L3层阻抗,下参考层可选L4层或L5层(选择L4层为参考层时,阻抗线对应的L4层必须被地铜覆盖)

(11)线距:指线边缘到线边缘的距离,有差分阻抗时,需输入线距,当计算出来的线宽偏细时,可把线距适当调大一些

(12)线铜距离:指阻抗线边缘到铜皮边缘的距离,单端共面,或差分共面时才需要输入

(13)添加阻抗:默认只有一行阻抗要求,点“添加阻抗”,可以增加阻抗要求

(14)复制阻抗:选中一栏阻抗要求,可复制增加一栏阻抗要求

(15)删除:选中一栏阻抗要求,点“删除”,可删除这栏阻抗的计算

(16)计算:上面1-12项输入或选择后,点“计算”可计算出线宽及叠构信息



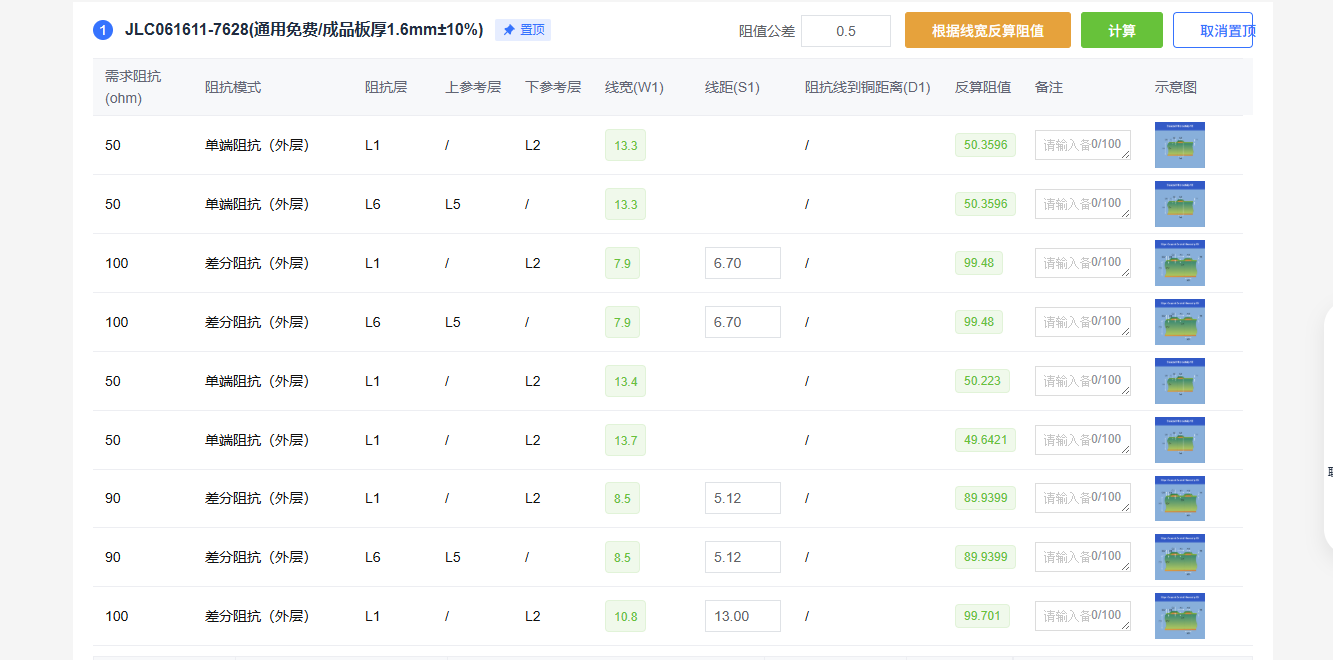

三、计算结果说明

(1)常用的板厚及板层,会展示多个方案,建议优先选用方案一我司推荐的结构,交期快,成本低

(2)叠构中的PP厚度为压合后的PP厚度,非供应商提供的厚度

(3)老的阻抗神器使用的2313叠构,与新阻抗神器的3313厚度及DK(Er)是一样的,可以放心使用

(4)叠构中的铜厚为成品铜厚,如内层0.5OZ,供应商提供的厚度是0.0175mm,生产时由于除氧化及内层棕化等工序会轻微损耗,实际为0.0152mm更准确一些。

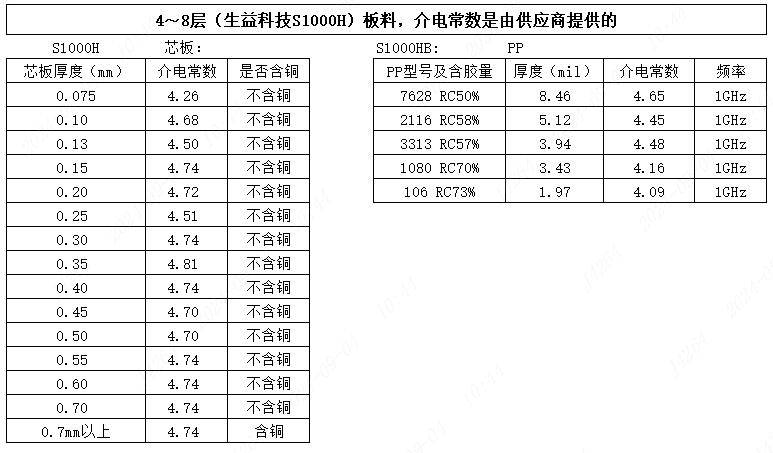

(5)以上计算结果,4-8层默认使用的南亚 NP-155F材料,8层以上使用的是生益S1000-2M材料,因此在下单时,尽量按要求选择指定板料,保证阻抗一致性。

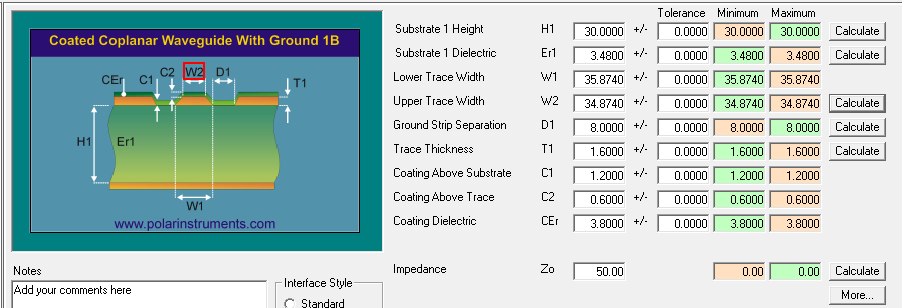

(6)阻抗计算参数

外层铜厚T1:1.6mil

内层铜厚0.5oz按0.6mil

内层铜厚1oz按1.2mil

基材防焊厚度C1:1mil(2OZ厚铜板按1.2mil)

铜面防焊厚度C2:0.6mil(2OZ厚铜板按0.8mil)

线间防焊厚度C3:1mil(2OZ厚铜板按1.2mil)

防焊DK(CEr):3.8

线顶宽度W2=W1-0.5mil

注:

1.以上板料DK是根据实际反推出来的,非供应商原始数据

2.以上阻抗计算参数仅供参考,我司也可能会根据实际测量的阻值进行反推微调,因此有可能会出现旧单和新单计算出来的阻抗线宽有轻微的变化,但对阻抗影响不大,新单直接按新的线宽设计即可。

(7)叠构编号说明

四、阻抗板指定叠构下单步骤

四、阻抗管控

阻抗管控为收费项目,当您下单时选择需要+/-10%阻抗公差时,我司在生产过程中会做特别管控,在交货时会测试阻抗,因此会增加相应的成本(支持选择提供阻抗测试报告)

互动评论 116
注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(6***2A) 2026-06-06 16:50:07
0
给个超链接,让我能点击进去。
官方工作人员(后台回复) 2026-06-06 17:27:19

您好,阻抗计器网址:https://tools.jlc.com/jlcTools/index.html#/impedanceCalculatenew,谢谢!

客户(6***2A) 2026-06-04 16:14:44
0
如果L3是底层,L4是阻抗层,L5是电源层,L6是底层,那上参考层和下参考层应该怎么选
官方工作人员(后台回复) 2026-06-04 17:32:48

您好,需要结合阻抗线对应的位置邻近层有没有铜面挡住这些阻抗线,有挡住就为参考层,没有的话就跳开到另一个相邻层,具体可以参考阻抗设计说明:https://www.jlc.com/portal/server_guide_38565.html,谢谢~!

客户(1***2A) 2026-06-04 15:16:01
0
我有一个疑问,在计算内层阻抗层时,上下两层的参考面都必须要设置成地平面吗,假如上层参考面实际上是信号层,需要怎么办。
官方工作人员(后台回复) 2026-06-04 17:32:56

您好,需要结合阻抗线对应的位置邻近层有没有铜面挡住这些阻抗线,有挡住就为参考层,没有的话就跳开到另一个相邻层,具体可以参考阻抗设计说明:https://www.jlc.com/portal/server_guide_38565.html,谢谢~!

客户(7***1A) 2026-06-03 09:39:54
0
生产稿中的线宽线距与阻抗管控列表中的不一样是什么原因
官方工作人员(后台回复) 2026-06-03 09:57:03

您好,生产稿会适当补偿一些的,在做完线路蚀刻后跟原稿差不多宽,谢谢!

客户(7***6A) 2026-05-30 10:48:35
0
阻抗计算神器中,是否带防焊指的是什么
官方工作人员(后台回复) 2026-05-30 16:46:39

尊敬的客户,您好,指外层阻抗线是否被油墨覆盖。谢谢!

客户(6***1W) 2026-04-22 17:15:50
0

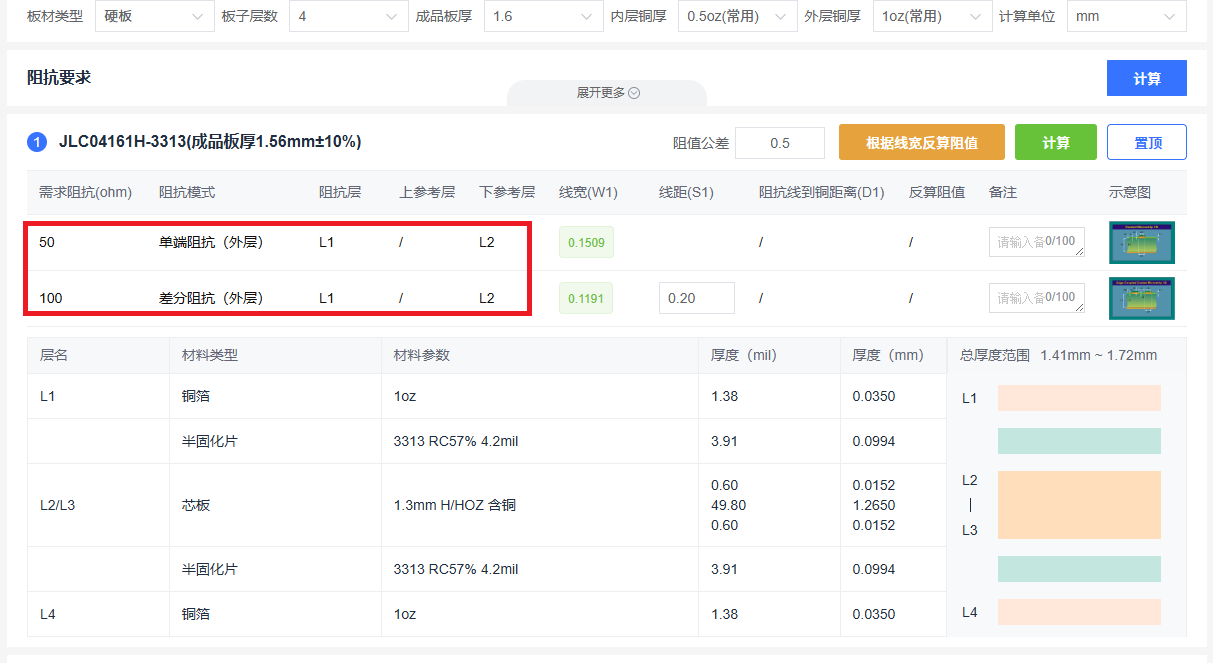

https://pbt-pub.jlc.com/pbt/portal-site/8735221499440259072-ef24aa2ee5bea259f152aefc8240520d.png现在为什么参数都不能设置吗,阻抗模式也不能修改
官方工作人员(5***9A) 2026-04-22 17:59:45
您好,可以更改的,需要在最上方改(点开“展开更多”),谢谢!
客户(6***4A) 2026-04-22 15:54:57
0

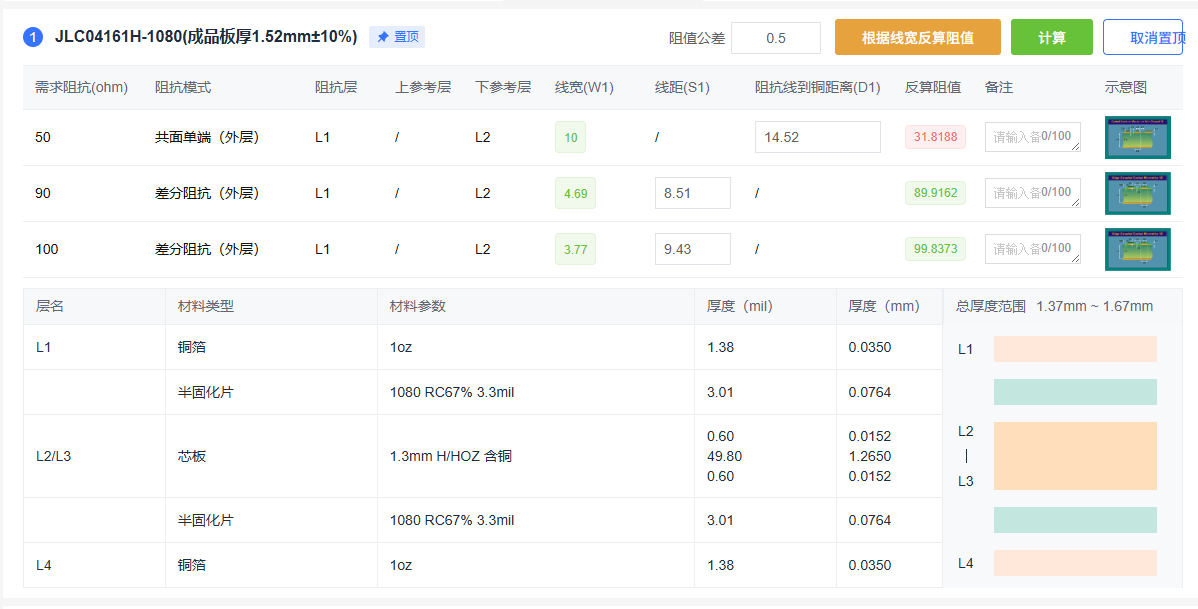

https://pbt-pub.jlc.com/pbt/portal-site/8735201166255443968-image.png现在新版本的这个线距不能自己填写的吗
官方工作人员(5***9A) 2026-04-22 17:12:11
您好,不同的层叠结构对应的线宽也是不一样的。您在选择不同的层叠时,里面有对应的线宽,按这个线宽来设计就可以了。请留意,需要管控阻抗在下单界面中一定要选择好阻抗公差为+/-10%,并附阻抗说明文件。谢谢!
客户(8***3D) 2026-04-21 10:52:43
0
2.4G的天线传输线部分,阻抗线在L1层,参考层在L3层,那么L2层怎么处理比较好?
官方工作人员(后台回复) 2026-04-21 11:01:05

您好,需要跨层参考的话,需要把L2层对应L1阻抗线部分的铜面掏空,这样L1的阻抗线就会参考L3层的铜面了,谢谢!

客户(6***4A) 2026-04-20 16:46:45
0

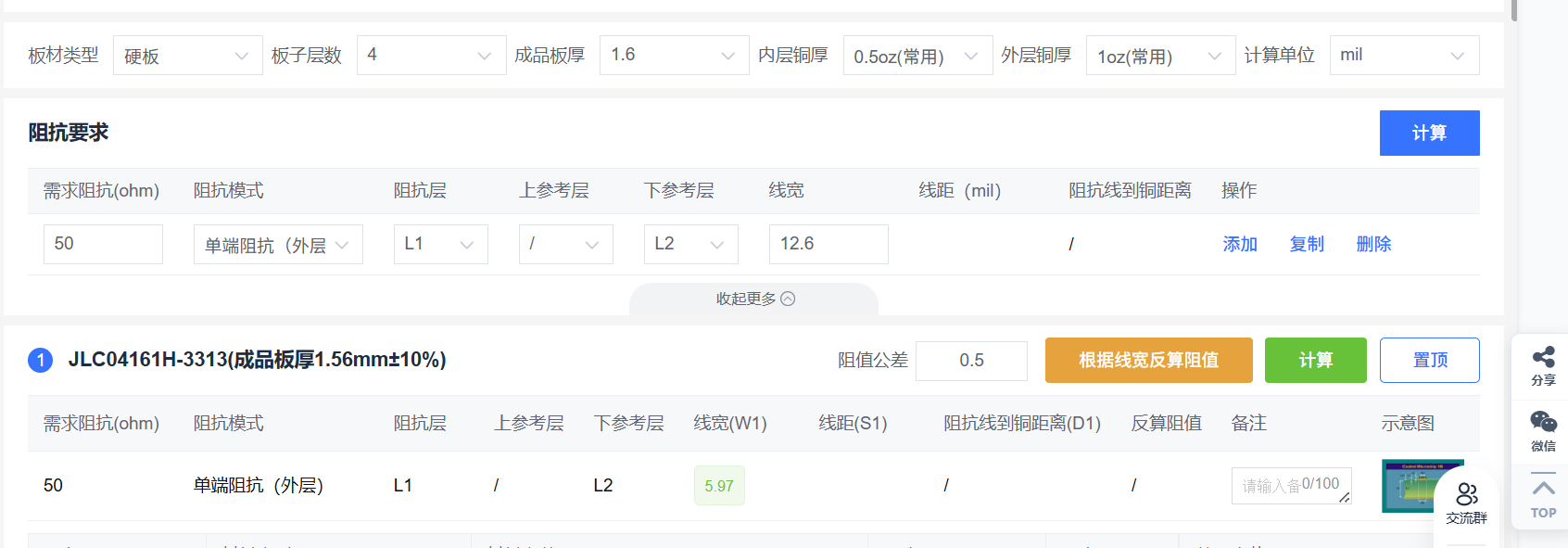

https://pbt-pub.jlc.com/pbt/portal-site/8734488416676077568-image.png你好,我想问一下,这个阻抗匹配线宽应该怎么选择啊,我50欧姆阻抗计算出来是5.96mil,但是我查数据书册建议天线是走12.6mil,但我看有的博主用的是20多mil,我怎么选择
官方工作人员(5***9A) 2026-04-20 18:14:05

您好,不同的层叠结构对应的线宽也是不一样的。您按上面计算的采用5.97mil的宽度画板,然后下单就可以了。请留意,需要管控阻抗在下单界面中一定要选择好阻抗公差为+/-10%,并附阻抗说明文件。如果一定要按说明书的来,那么需要更换层叠的,谢谢!

客户(8***2A) 2026-04-17 17:41:23
1

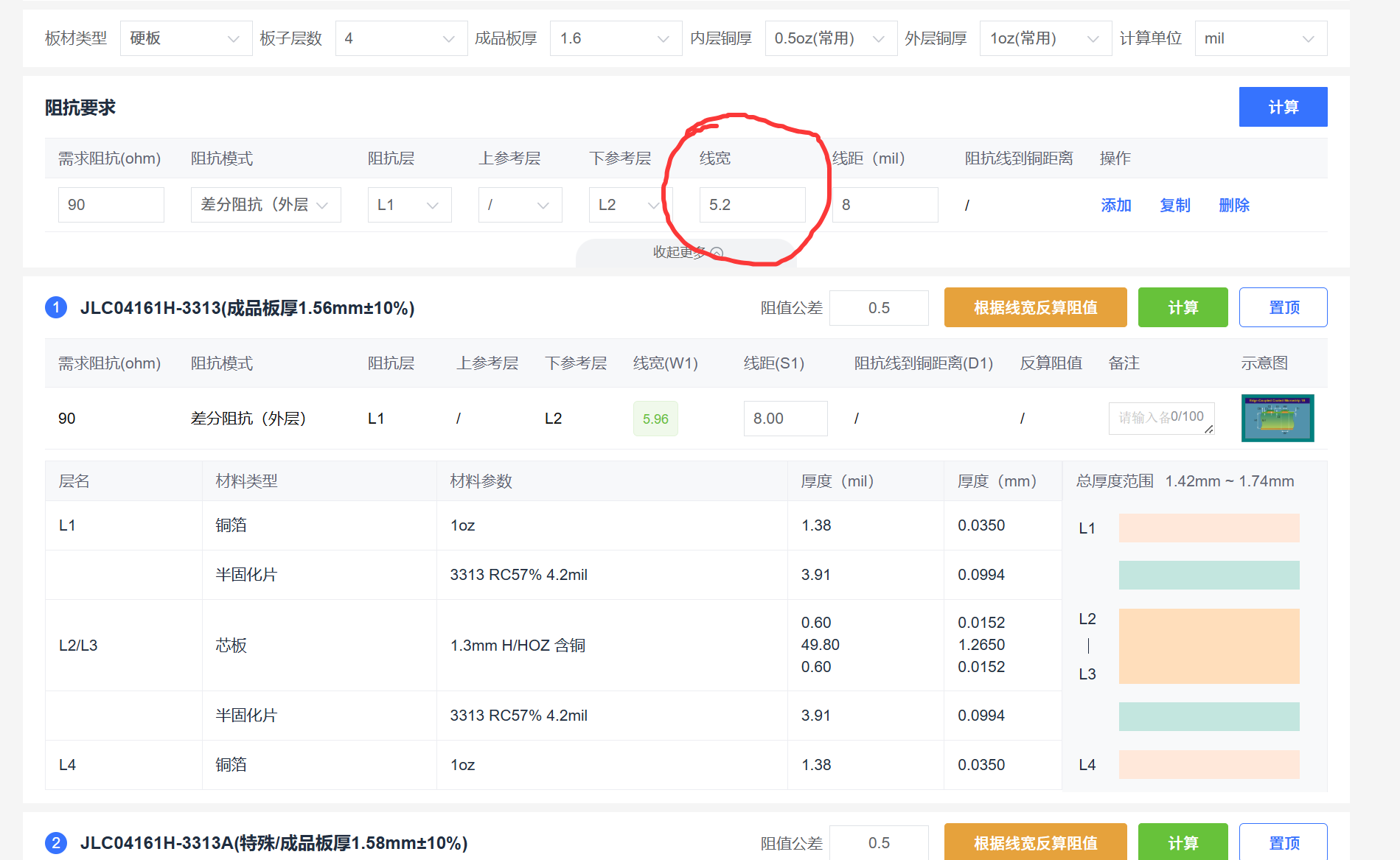

https://pbt-pub.jlc.com/pbt/portal-site/8733415961119965184-image.png

新版本的这个线宽是干嘛用的?我不是应该要计算线宽吗?填这个是干嘛的?
官方工作人员(后台回复) 2026-04-17 17:59:29

您好,因为有不同的层叠结构,对应的线宽也是不一样的。阻抗影响因素很多,您在阻抗计算器中填写好阻抗值和线宽时,当5.2mil的线宽按相应的层叠结构达不到90ohm的阻抗值时,系统就会变更线宽,以保证按图中的层叠结构,线宽5.96mil时可以达到阻抗值90ohm。请留意,需要管控阻抗在下单界面中一定要选择好阻抗公差为+/-10%,并附阻抗说明文件,谢谢!
