FPC拼版设计规范
2023-03-28 13:45 29310 1

重点提醒:

(1)FPC很多板框都是异形的,如果拼版不合理会导致板材利用率,生产比较麻烦,合理拼版有利于提升生产良率及降低产品价格,嘉立创FPC支持异形拼版服务(收费:30元/款),有需要可以联系客服!

(2)FPC不支持邮票和V-CUT工艺只需设计连接桥位。

FPC设计要求如下:

1.拼版间距:板与板间距一般2mm,有钢片补强的间距建议3mm;

2.工艺边设计:

  • 工艺边宽度5mm,四边都要加;
  • 工艺边上需要覆铜,铜皮离光点开窗及定位孔0.5mm以上;
  • 工艺边上增加4个直径2mm的定位孔,其中一个需错开5mm,便于防错;
  • 增加4个SMT 光学点,直径1mm,光学点中心到板边3.85mm,其中一个需错开 5mm,便于防错;

3.连接桥位长度0.7-1.0mm,钢片补强区域连接桥位尽量做到1mm,且适当增加桥位,防止钢片过重导致FPC涨缩变形,影响后续做SMT;

4.拼版最大尺寸250X500mm,最小尺寸70*70mm;

5.SMT坏板光学点:需要贴片的板,需要在每个小板旁边增加坏板光学点,当此小板FPC生产报废时,板厂会把对应的光学点涂黑,贴片机识别后,就不会打件,节约成本;


拼版设计案例:请点击查看详情



6.钢片补强拼版:钢片补强位置板与板间距要3mm以上:钢片区域板周围需开槽,宽度0.8mm,方便激光成型。

7.批量生产时,拼版一定要考虑板料的利用率,否则价格会比较高,宽度尽设计为119mm或250mm,另外线宽线距3mil以下的板及整板贴钢片的板尺寸不能拼太大。

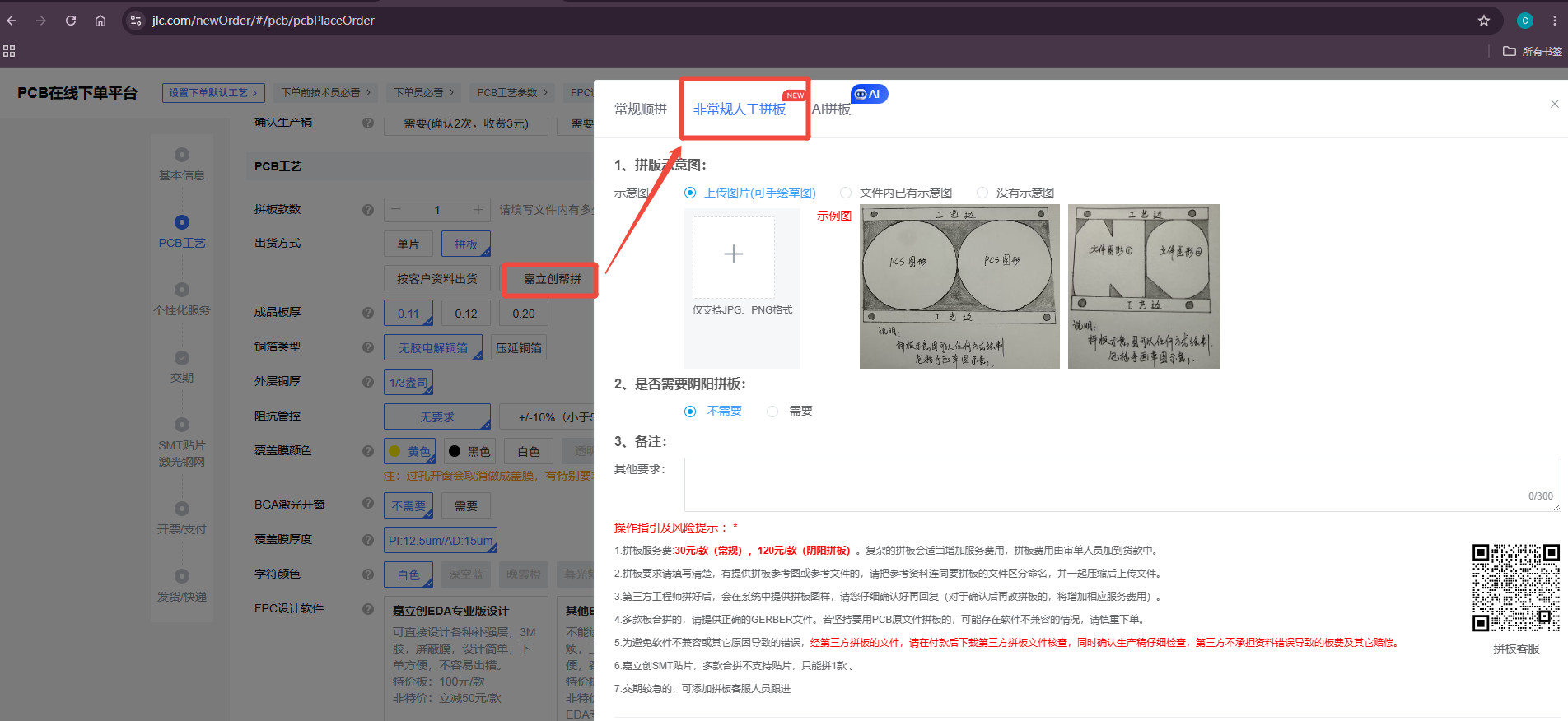

最后,如果自己拼版麻烦,只需提供单板GERBER ,在下单时选第三方拼版,由嘉立创工程师帮您拼


有对FPC设计学习/FPC生产想要了解的朋友,可以扫描下方微信群二维码,加入嘉立创FPC设计学习交流群了解哦。
