基础选择命令

单选:点击按钮进入选择状态后,使用鼠标左键点击想要选择的元素,即可完成选择,快速双击还能将当前工作层内相似元素同时选中。

框选:点击按钮进入选择状态后,用鼠标左键拖拽框选一个矩形区域,即可将该区域内所有元素选中。

多边形选:点击按钮进入选择状态后,用鼠标左键点选定义一个多边形区域,执行后,即可将该区域内所有元素选中。



连续线选:点击按钮进入选择状态后,通过鼠标左键点击选择单个线性元素,当前工作层与该元素相关联的多段线元素也会被选中,主要用于选择有规律的多段轮廓线。

跨层网选:点击按钮进入选择状态后,使用鼠标左键点击单个元素,当前工作层与该元素是跨层同网络的元素都会被选中(跨层网选会考虑线路层、钻孔层和外形层,基于完整资料来判断网络)。

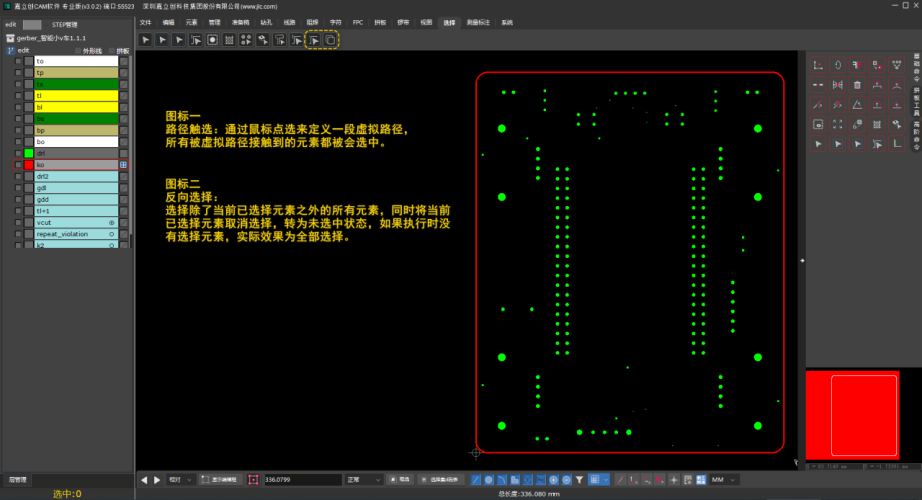

路径触选:点击按钮进入选择状态后,通过鼠标点选来绘制一段虚拟路径,工作层及影响层所有被虚拟路径接触到的元素都被会选中。

反向选择:选择除当前已选择元素之外的所有元素,同时将当前已选择元素取消选择,如果执行时没有选择元素,实际效果为全部选择。按快捷键R或者点击命令按钮,即可完成反向选择。
