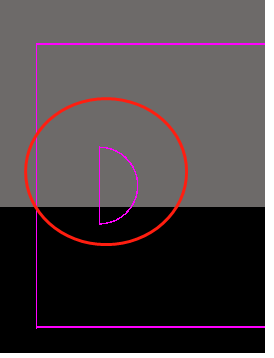

pcb 板子内部是否可以切割半圆孔。
9***0Z 759 2


点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-03-30 09:43:32

0

您好，无铜槽是可以的，我们最小的槽刀是1.0MM建议在上下各角各打0.65或0.8MM（直径）二个孔，补偿下二个孔尖角。

官方工作人员(5***9A) 2020-03-30 09:40:18

0

您好，这种可以加工的，但是因为锣刀是圆的，角度那个地方会有些弧度的，需要您对角度要求高可以在角度处钻2个无铜小孔，以减少弧度。

另外，关于槽孔跟外形的设计规范请参考:https://www.sz-jlc.com/portal/t6i10153.html
