关于开槽
4***7G 305 1

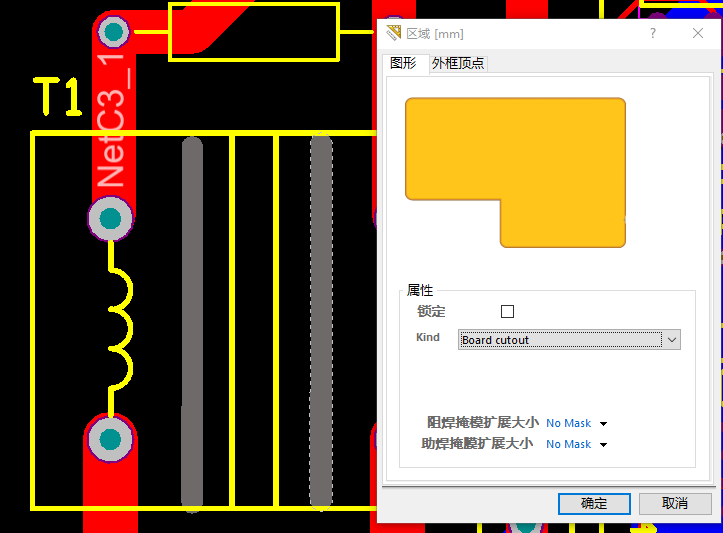

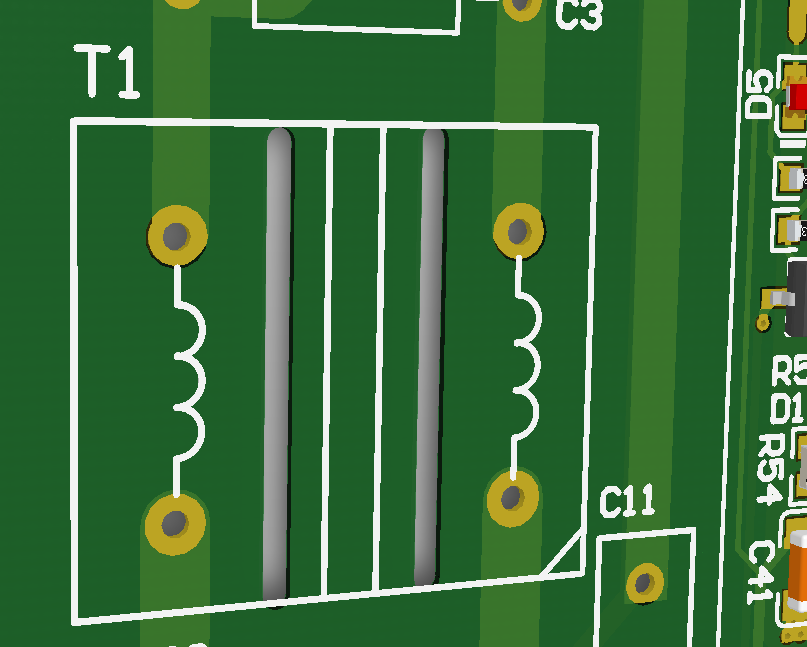

请问设置开槽这样设置可以？如果不行需要怎么操作？ 1586922938(1).png 1586922970(1).png

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-04-15 12:18:56

0

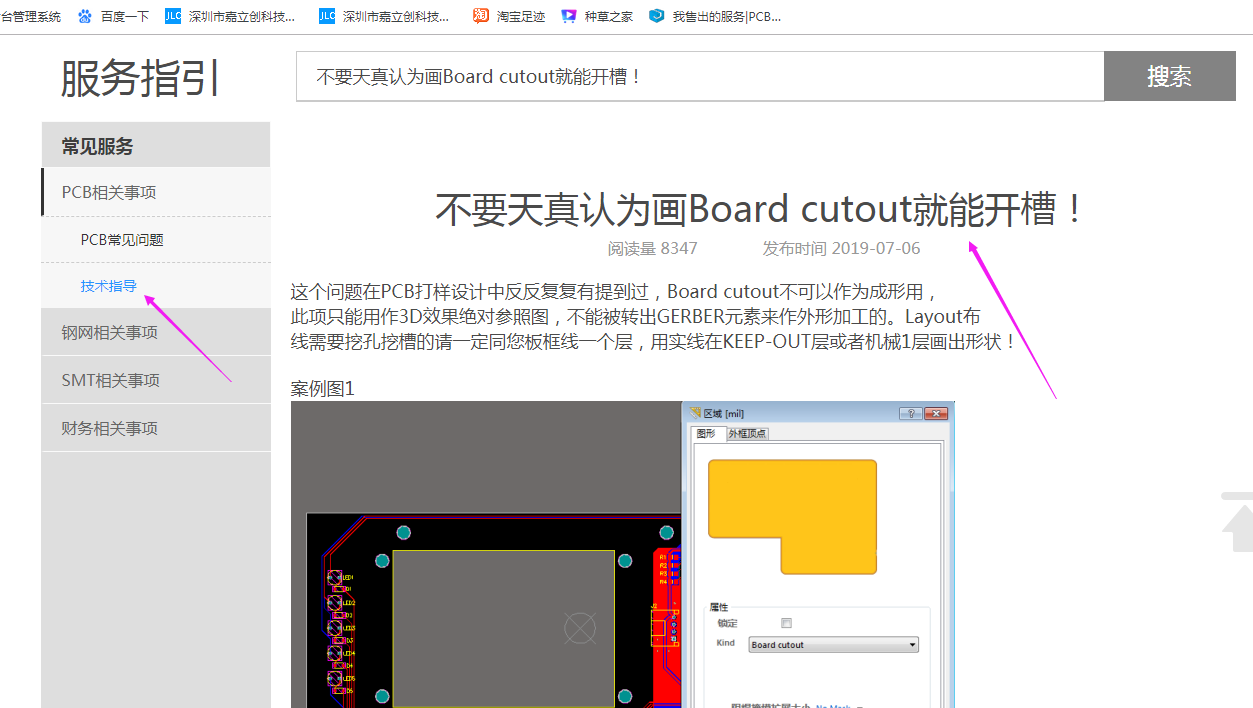

楼主，您好！Board cutout不可以作为成形用，此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！https://www.sz-jlc.com/portal/server_guide_10142.html
