关于阻焊间距的问题
5***9A 1159 1

我的部分阻焊距离小于10mil，只有3.8mil，可以吗？

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-04-16 15:13:48

0

楼主,阻焊间距的问题,开窗做2mil (0.05mm) 线路掏铜一定要保证0.2mm
绿油桥做3mil(0.0762mm) 绿油桥小于3mil(0.0762mm)的开通窗，绿油桥大于等于3mil(0.0762mm)保留桥

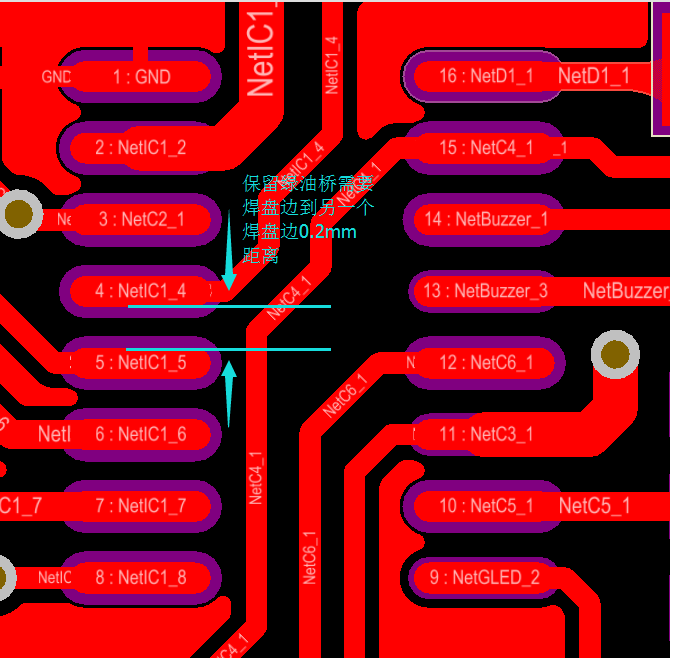

即线路焊盘（IC与IC）边间距0.2mm以上保证绿油桥，如下图
