请确认排版
- 1***3W
- 976
- 1
1***3W
976
1
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-04-20 17:14:16
0

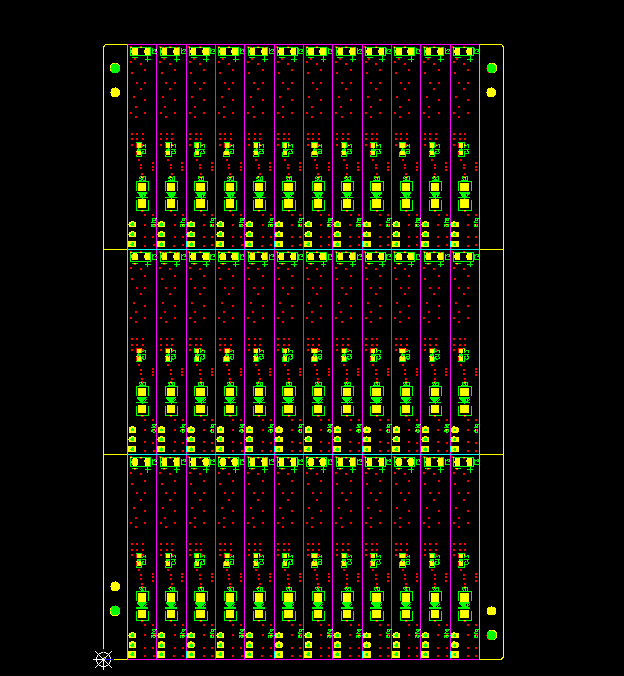

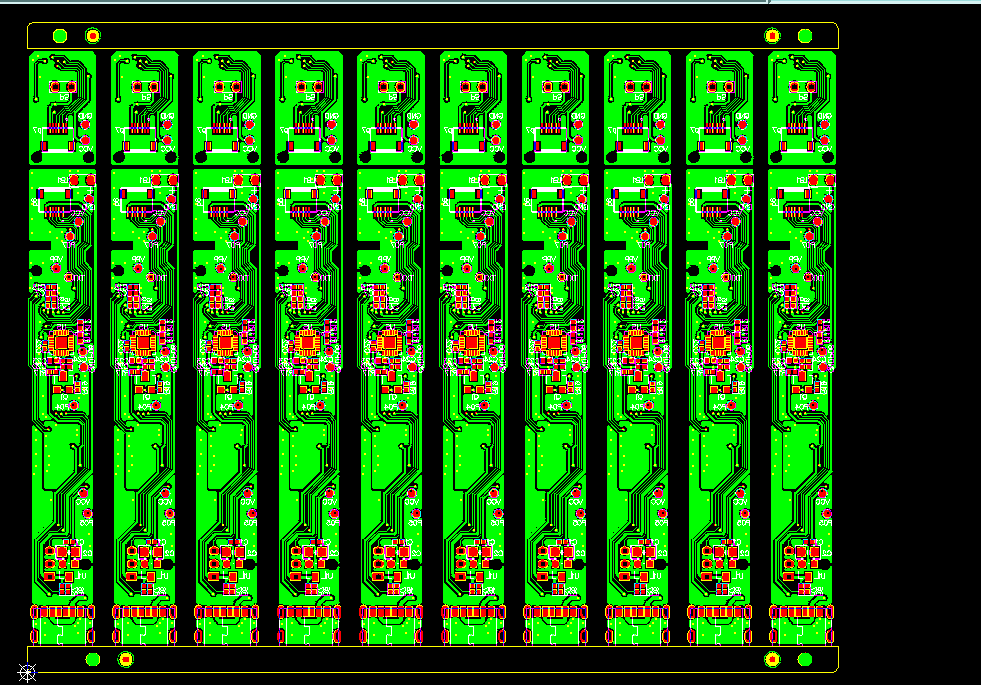

您好,尾号3539了解您需要在JLC贴片,上图是V割拼板满足不了.
关于拼板邮票孔制作规范
1. 邮票孔：建议5至8个0.60mm(直径）的孔为一排（要双排）为一组。
2. 双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。
3. 孔边到另一个孔边间距至少要保证0.25mm至0.35mm（以保证有足够的支撑）。
4. 建议邮票孔加在板框线的中心线或伸到板内1/3 ，如板边有线必需避开。
5. 加完邮票孔，孔两边的外形一定要用直线或（弧线）连起来，便于走刀确定位置，以免多走刀。
关于拼板邮票孔制作规范
1. 邮票孔：建议5至8个0.60mm(直径）的孔为一排（要双排）为一组。
2. 双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。
3. 孔边到另一个孔边间距至少要保证0.25mm至0.35mm（以保证有足够的支撑）。
4. 建议邮票孔加在板框线的中心线或伸到板内1/3 ，如板边有线必需避开。
5. 加完邮票孔，孔两边的外形一定要用直线或（弧线）连起来，便于走刀确定位置，以免多走刀。
