多层板的过孔做成单面焊盘
3***5W 878 2

请问一下，在你们这边加工多层板，中间的过孔我不希望背面有焊盘，就是过孔我希望做成单面板的那种形式，但是背面还要能通过这个过孔走线（过孔依然能实现导通正面和背面的功能），请问可以实现吗？或者有什么其他方式能让背面的过孔实现表面绝缘？

点赞

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-05-14 09:19:52

0

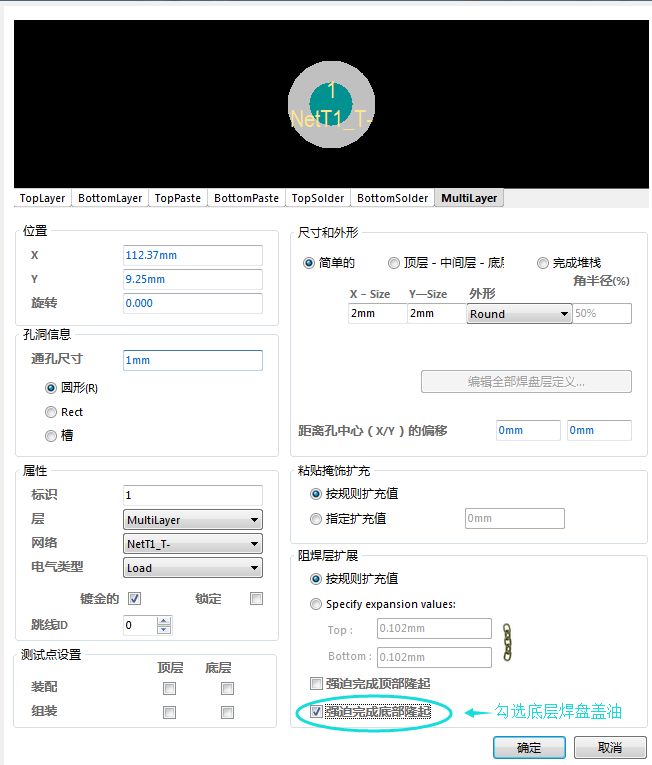

楼主，顶层不要勾选强迫完成底部隆起，顶层焊盘就会外露，下单时请选择过孔盖油。

官方工作人员(5***5G) 2020-05-13 10:59:03

0

楼主，底层焊盘肯定要有的，底层焊盘麻烦你设计盖油就满足您要求。

陈**(3***5W) 2020-05-13 11:09:34

在PCB文件里面选择了强迫完成底部隆起，是不是TOP layer的焊盘还是可以焊接的？因为我有几个孔需要在正面焊插针，不能全部盖油。另外在PCB文件里这样设置好了以后，下单时是否还要选择过孔盖油？
