AD18 PCB问题
- 2***9S
- 1498
- 1
2***9S
1498
1请问1:AD18过孔出Gerber以后如何盖油？
2:AD18板框用机械层还是禁止布线层？
2:AD18板框用机械层还是禁止布线层？
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-06-23 17:59:10
0

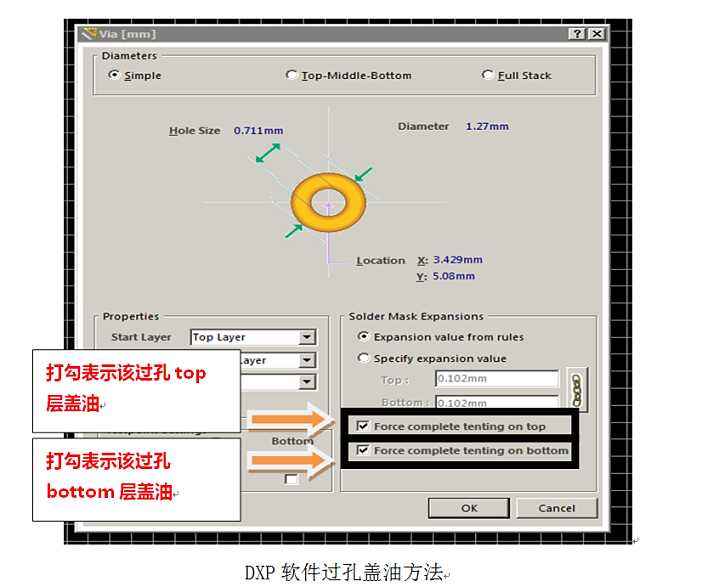

楼主，AD18板框用机械层，过孔盖油在Solder Mask Expansion那里设置，选择右边的Manual，设置成负数就可以盖住了。另一种方法如下图（目前手上没有AD18）
杨**(3***7W)2020-06-24 08:57:27
他的意思是已经变成gerber文件了，怎么直接处理gerber文件设置成盖油
杨**(3***7W)2020-06-24 08:57:27
他的意思是已经变成gerber文件了，怎么直接处理gerber文件设置成盖油
