外形数据
- 5***9K
- 993
- 1
5***9K
993
1上传文件时，显示PCB外形数据被锁住要怎么解决
点赞
互动评论1
注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！
登录 或 注册 后才可以留言哦！
官方工作人员(5***5G)2020-07-20 10:16:52
0

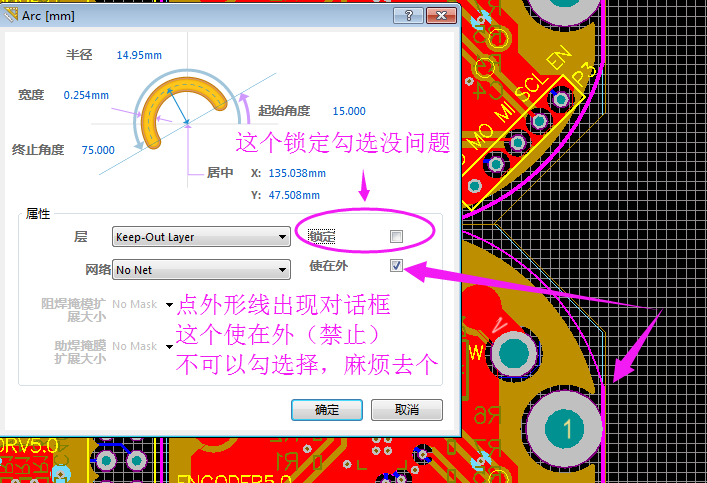

楼主，不要把禁止跟锁定分不清楚，锁定你随便锁，但使在外（禁止）不可以勾。勾了表示只能做禁止布线用，现在AD17以上KEEP-OUT层软件规则都是默认禁止。请把边框线在机械层设计就能解决此问题，麻烦优化，谢谢！https://www.jlc.com/portal/server_guide_92.html
