外形和锣槽尺寸
5***7F 581 3

您好，请问如果在Mechanical1层画板子外形或者锣槽时线宽为10mil,那最终生产出来的板子尺寸怎么算,是线最外面算，还是线中间，还是线内侧？

点赞

互动评论 3

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

房***(5***7F) 2020-07-22 15:28:23

0

我试了形状画槽在下单助手里面显示的是以内侧算，您的意思是加工出来的板子无论外形还是锣槽都是以线中心算吗，这样的话就没有问题了~

客户(后台回复) 2020-07-22 16:51:16

对,以线中心算

房***(5***7F) 2020-07-21 15:11:18

0

我刚试了下，实线画的线宽是槽宽，形状画出的好像是以内侧算

官方工作人员(5***5G) 2020-07-21 18:16:27

形状画出的不是内侧算，是形状导线的，线中心为准，如上图

官方工作人员(5***5G) 2020-07-21 14:27:53

0

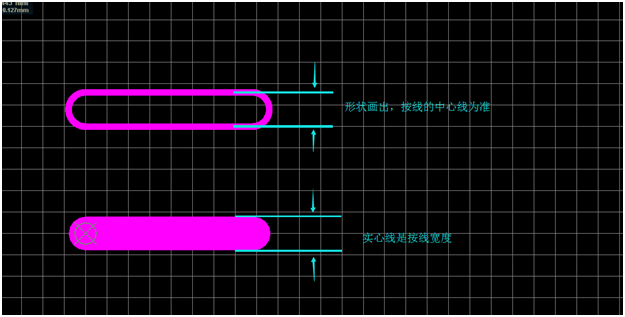

楼主，形状及实线画的槽参数如下
温馨提示：最小非金属化槽为1.0mm, 如果你的小于1.0mm则按1.0mm处理。 https://www.jlc.com/portal/server_guide_112.html
