半孔工艺该怎么画法
3***3W
3028
2
线路板的板边上的焊盘的半孔工艺该怎么画法
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
刘***(3***3W) 2020-08-18 10:49:26
0
设计一个长条形椭圆的焊盘孔，该怎么画
客户(后台回复) 2020-08-18 10:57:50
楼主，AD可直接设计槽孔(Slot Hole)长宽尺寸， Protel99设计长条槽采取用Pad一个个孔叠加成一个长条槽。虽画时需要点时间，但这个成品就是您所要的效果，因软件自身有限请按下图规范化设计。
官方工作人员(5***5G)
2020-08-17 17:42:59
0
楼主，一定要用PAD焊盘孔绘制，把焊盘一半放边框线上如下图
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).

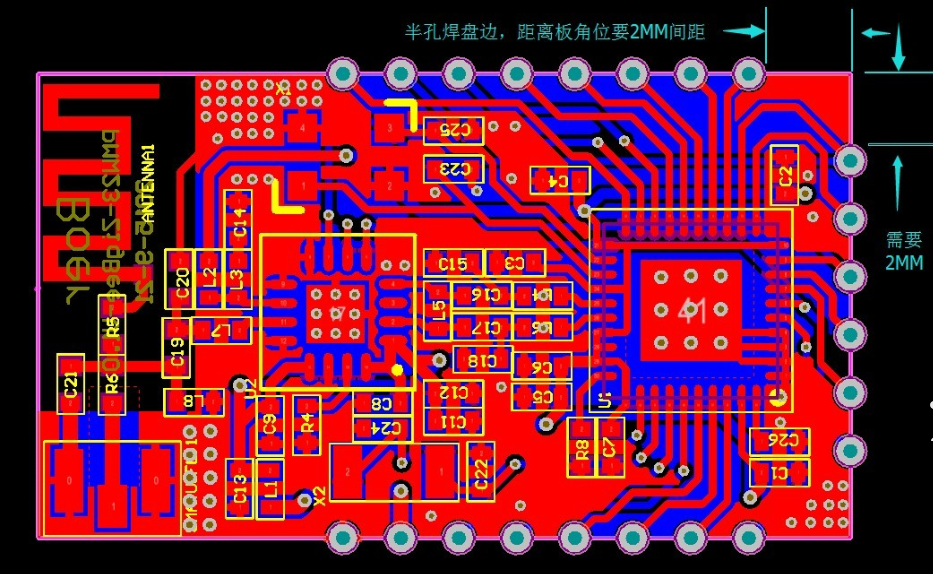

离边距离最低要2MM以上如下图：
https://www.jlc.com/portal/server_guide_70.html
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).
离边距离最低要2MM以上如下图：
https://www.jlc.com/portal/server_guide_70.html
