pcb定位孔
6***9A 602 1

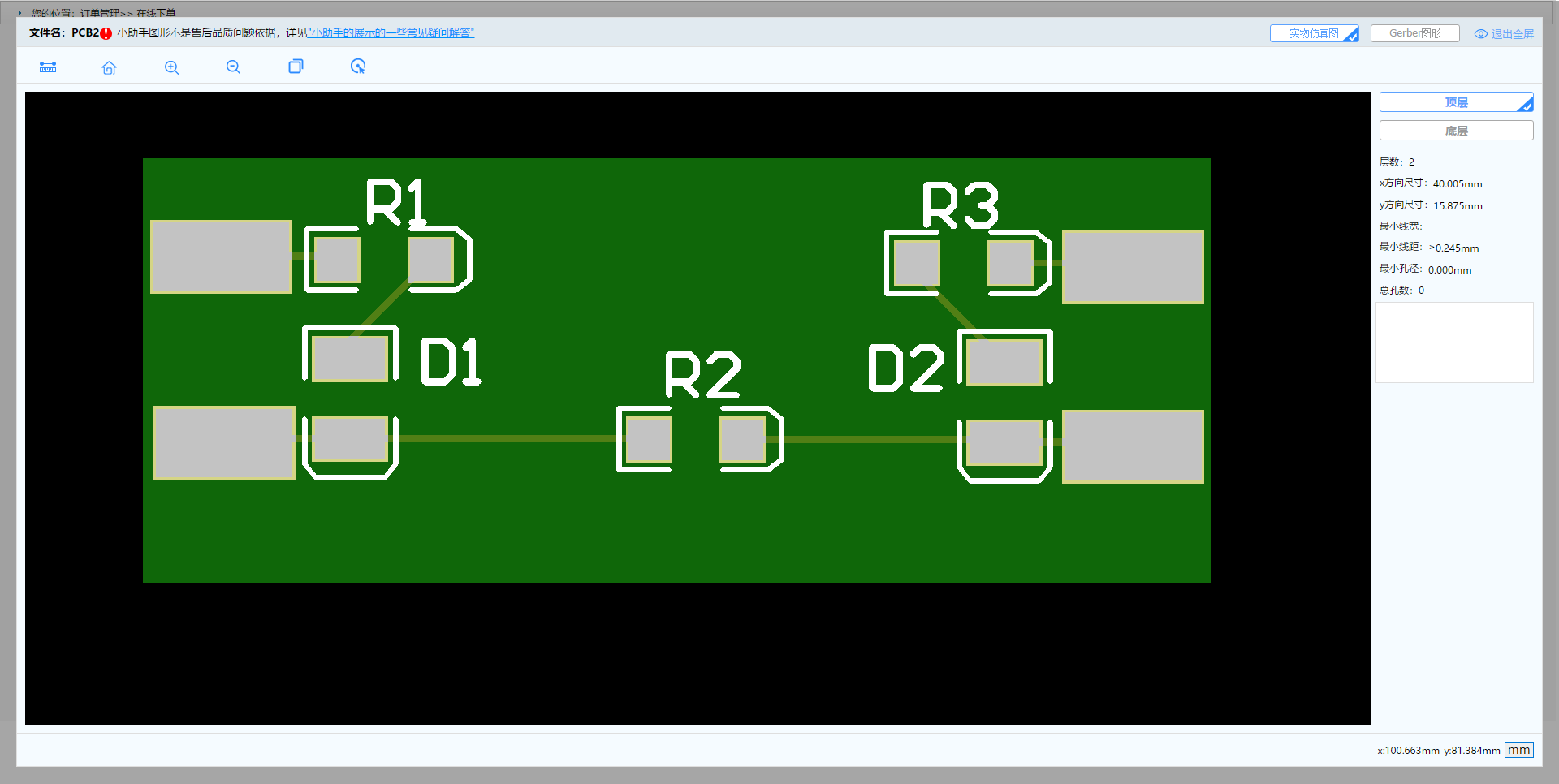

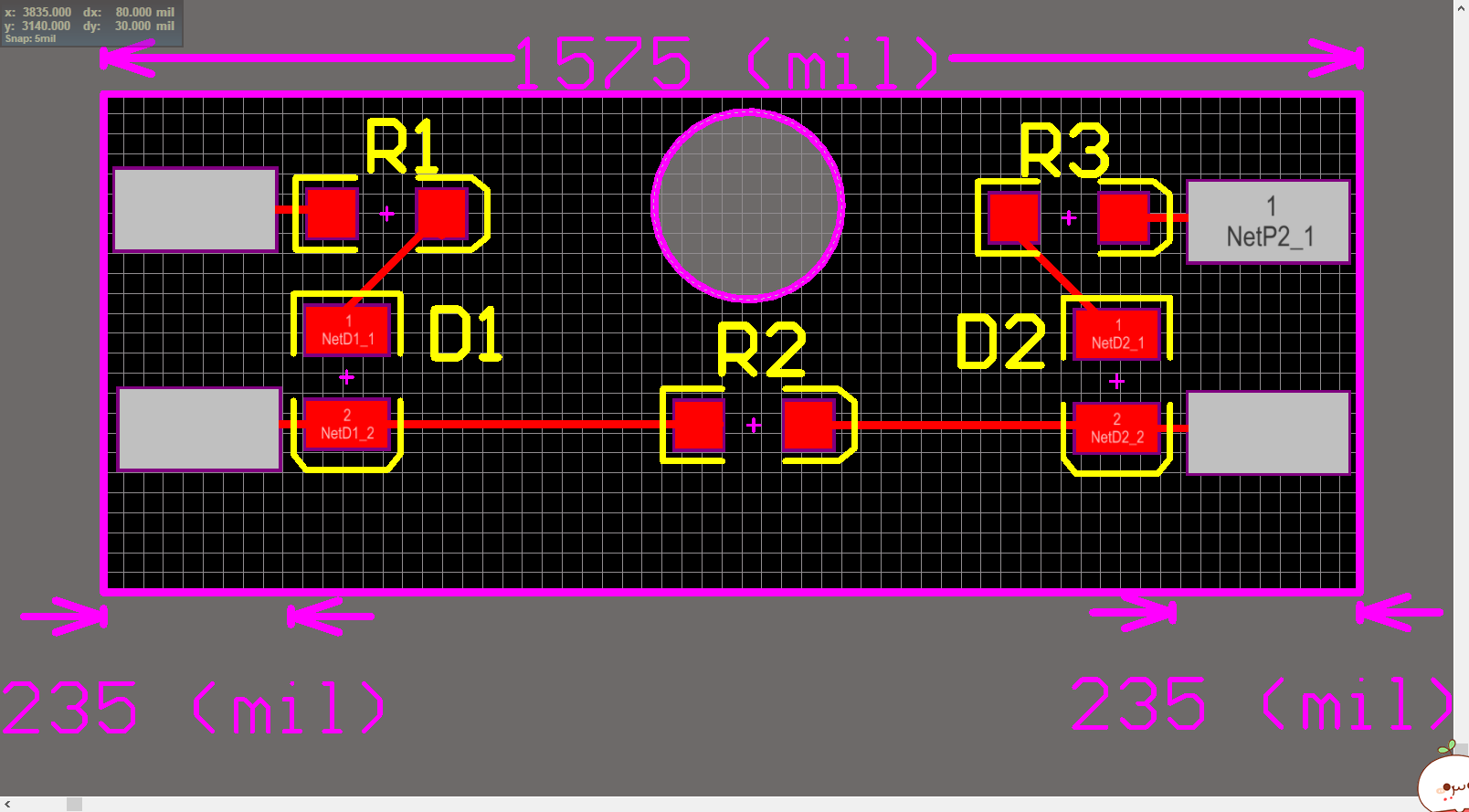

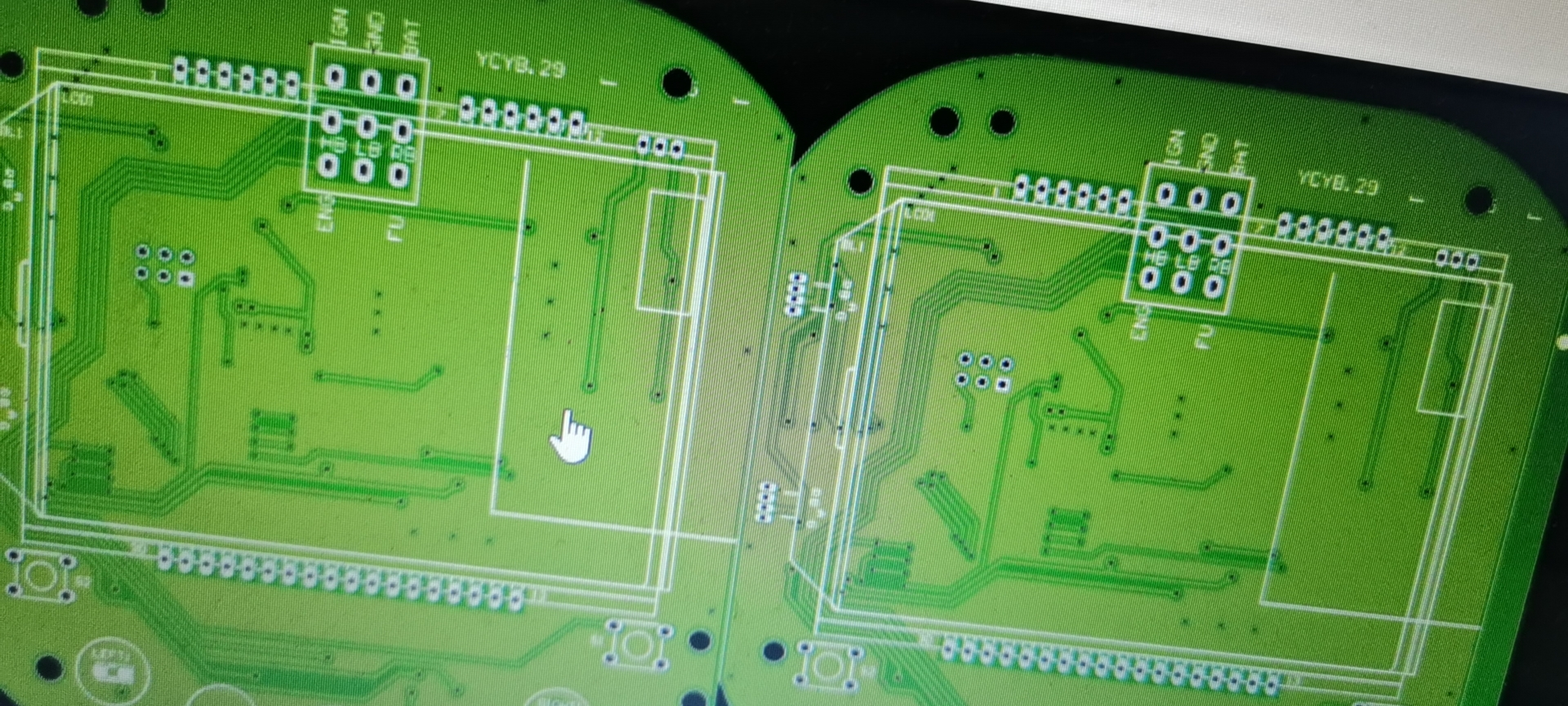

图四是我自己制作的pcb板中间那个定位孔上传以后出现的那个上面没有需要的定位孔图三是需要成的孔的样子图一是我自己做的生成的板子微信图片_20200919230934.png 微信图片_20200919230953.png 的效果图微信图片_20200919230743.jpg 微信图片_20200919230827.png

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-09-21 10:11:04

0

楼主，这个预览是给大家看是否上传错文件，因为部分公司是工程及采购的交接文件出错，所以推出投单前预览。投单上传文件解析不成功，或者显示不齐全，请点下一步直接下单，填写板子工艺信息，解析是给您一个再次查看资料的视窗，在次说明实物仿真图只供参考有没有上传错文件不是最终成品效果图，没上传错文件就OK，其它请忽略。我们会人工审核及CAM工程优化文件，如需要确认文件请系统选择确认生产稿看最终生产稿，付款后2-3小时在我司工程做好资料后规定时间内用PC下单小助手查看资料是否正确？有问题及时联系您的业务专员通知我司工程更改，谢谢！
https://www.jlc.com/portal/server_guide_17797.html
