copper layer孔径与Drill层一样，结果做出来不是导通孔

6***9N
834
1

${WI~_ZX7K)E~JDMVR4TJY6X.png$

点赞

互动评论1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G)2020-09-27 09:18:57

1

楼主，copper layer不要画个空洞圈，需要画实铜。

错误设计如下图

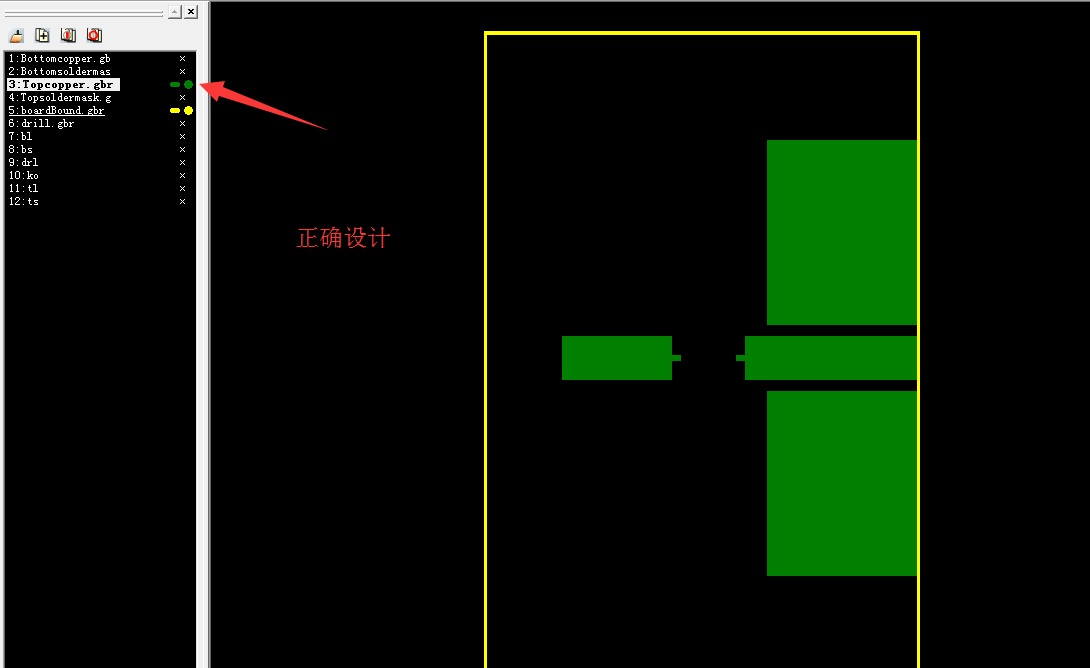

正确设计如下图

吴**(6***9N)2020-09-27 09:38:20

好的了解，谢谢

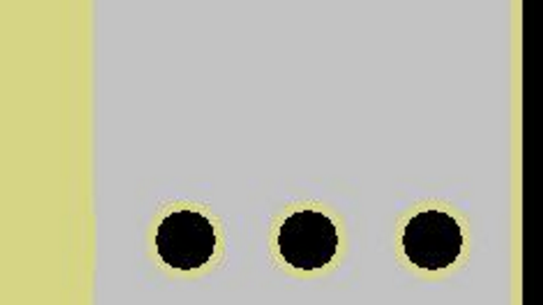

还有个问题，外形怎么设置可以保证铜在基板边缘，而不是图片里边缘无铜的情况
