样品2D Line问题
9***2A 353 1

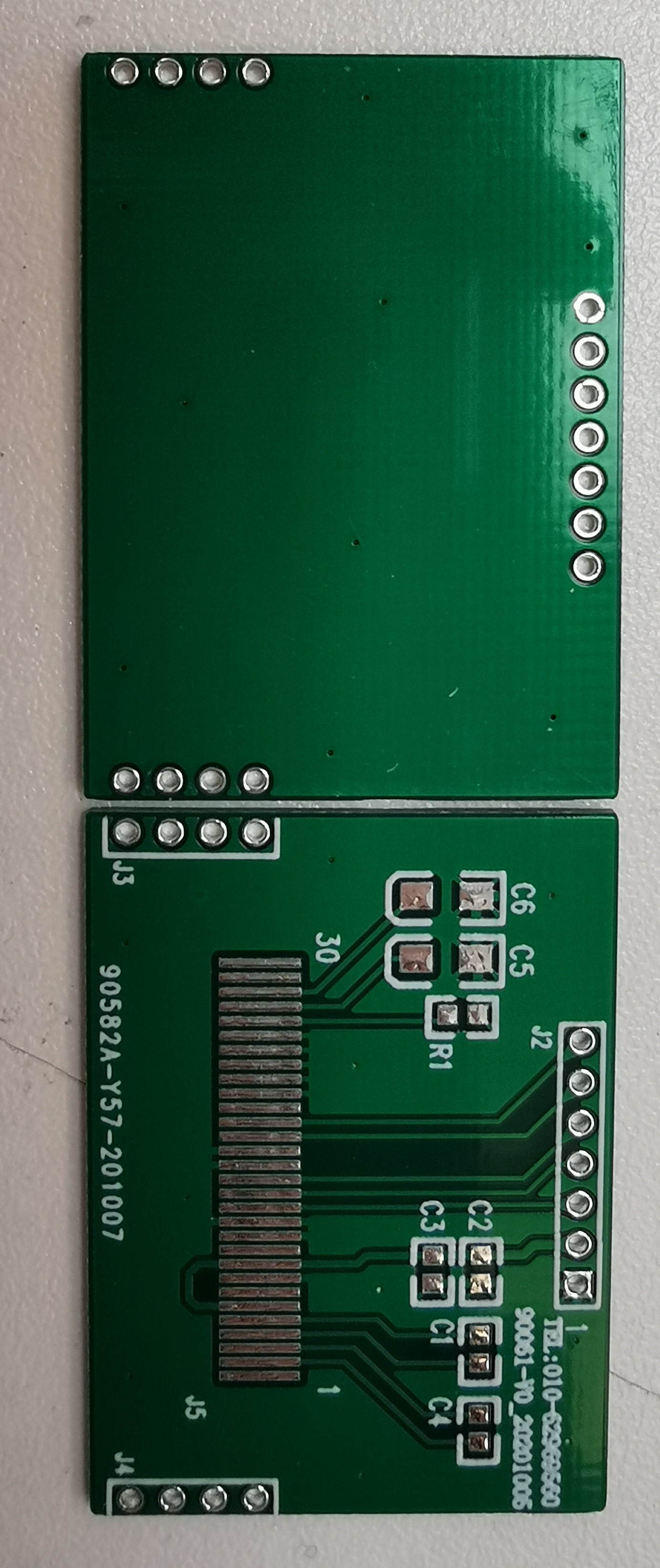

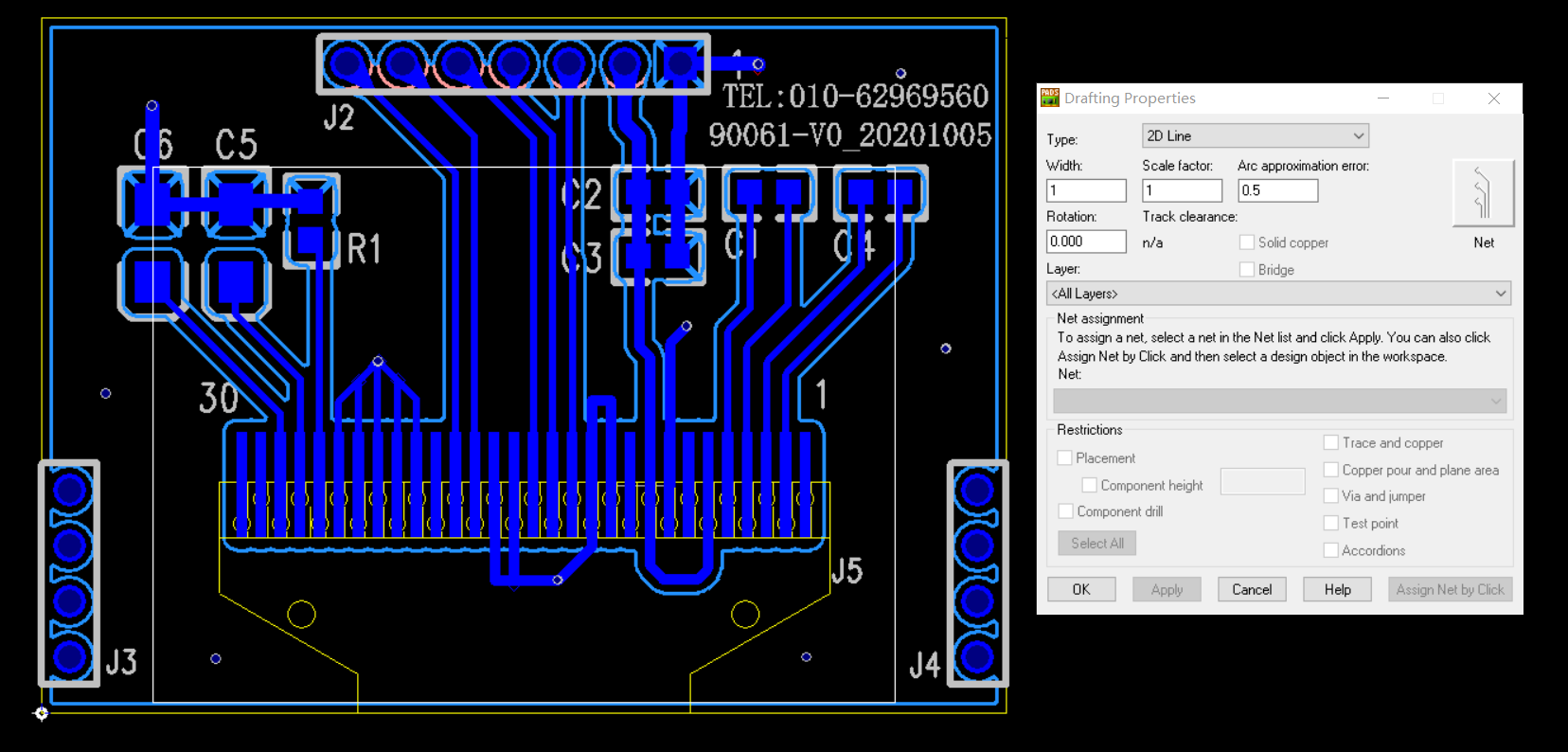

您好，我刚收到的板子有点问题想咨询一下，我有加一个2D Line的方框，但是样品没有，我也设置了ALL Layers,请问是什么问题呢？请看图，谢谢


点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-10-10 16:57:27

0

楼主，如做字符标示，用2D线绘出线形状这步是对的，但不能放所有层，要放在字符层（Silkscreen）。

耿**(1***7A) 2020-10-12 08:24:50

器件封装外框可以放置在所有层不？
