非金属孔我司采用干膜封孔制作，焊盘或铜皮距离孔边会有0.2MM的距离，建议焊盘孔做无铜加大焊盘否则焊盘就是一个线圈。
<font color='#333333' face='微软雅黑'>解释下这条 不大明白 非金属孔要怎么做
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-11-24 15:44:11
0

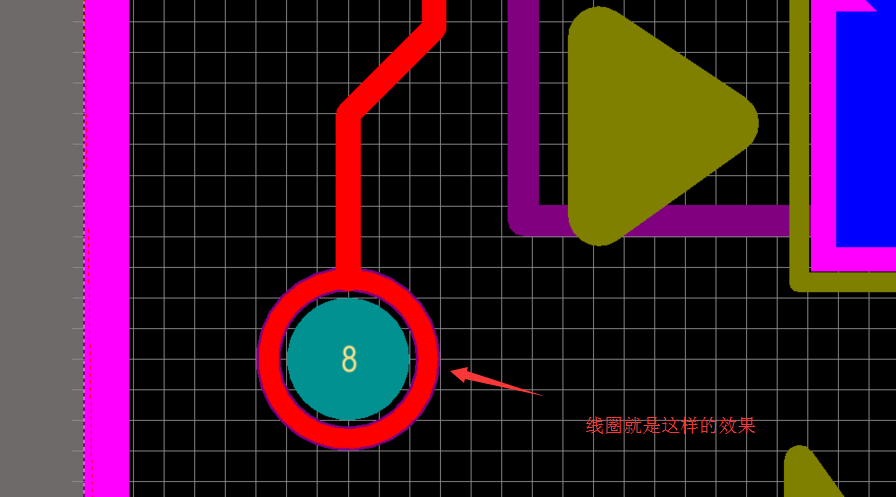

楼主，以上主要是焊盘上做无铜孔需要注意的，干膜工艺，如下图圈距离焊盘要挖0.2mm的安全距离，如没有0.2mm的距离封不住孔就造成孔内有铜。在此建议各设计工程一定尽最大空间设计大您的焊盘。
